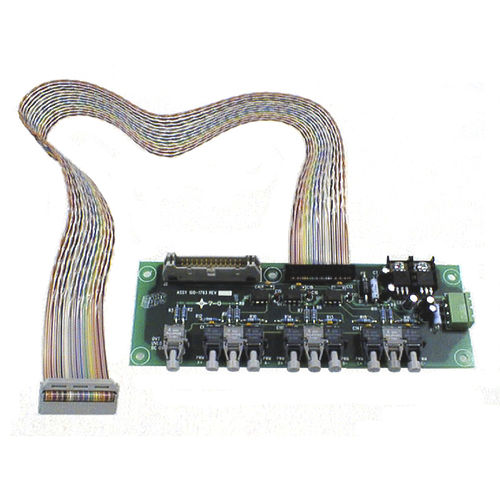

Placa de interface para fibra óptica BAP-1793

BAP-1793 Placa de Interface Fibra Óptica para uso com POW-R-PAK Driver Boards A placa de interface de fibra óptica trifásica AP-1793 fornece uma interface imune a ruídos entre uma placa de controle fornecida pelo cliente e um estágio de potência POW-R-PAK. Os sinais de controle PWM da placa de controle para a placa de fibra óptica (FOB) e os sinais de falha do FOB para a placa de controle são transmitidos e recebidos através de cabos de fibra óptica. Isto minimiza o efeito de interferência eletrostática e eletromagnética que está presente nas proximidades de qualquer unidade eletrônica de potência comutada. A placa contém seis receptores ópticos (HFBR-2521), comunicando a 5 Mbaud, cada um dos quais controla o estado de condução do IGBT que controla. A luz presente no receptor irá ligar o IGBT associado. O IGBT permanecerá ligado até que a luz seja removida ou até que uma falha seja detectada pela placa de accionamento POW-R-PAK (GDB), altura em que o GDB se desligará e anunciará a falha através do transmissor de fibra óptica apropriado (HFBR-1521). A luz está presente na placa de controle fornecida pelo cliente a partir do transmissor de fibra óptica no FOB quando não há nenhuma falha a ser comunicada. Isto cria uma condição de segurança que trava fora do POW-R-PAK no caso de um sinal de falha não conectado.
