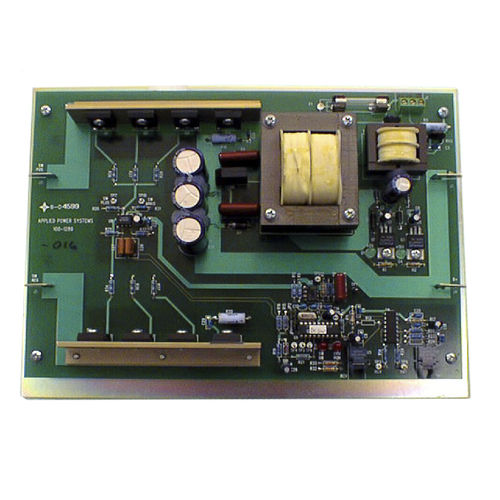

Gate driver SCR BAP-1289

em silício

BAP-1289 SCR Conselho de Condutores do Portão Placa de Alta Tensão Isolada SCR Gate Driver CARACTERÍSTICAS INCLUEM - Dispositivos Múltiplos de Acionamento em Configuração em Série Stack ou Paralela - Isolamento elétrico completo - Interface Fibra Óptica do Cliente - Saída de Fibra Óptica Definível pelo Usuário - 15 Uma Corrente de Pico - 10 A/uS dI/dT Corrente do portão - Isolamento do Transformador de Pulso - Alta Tensão Corona Resistente > 15Kv - Alta Tensão de Portão de Circuito Aberto - Fornecimento de energia a bordo Incluído CANDIDATURAS - Pilha de SCR Série - Matrizes SCR paralelas - Interruptores de Transferência AC - Fonte de Alimentação de Média a Alta Tensão - Retificadores para Física de Alta Energia - Sistemas de Energia Pulsada O AP-1289 fornece uma solução completa, confiável e chave na mão para controlar um ou vários dispositivos SCR de Alta Tensão. Os amplificadores FET de alta corrente acionam transformadores de pulso individuais que fornecem acionamento direto para cada porta SCR. Estes transformadores encapsulados, resistentes à corona e de alta tensão são facilmente ligados com fios de silício de alta tensão fornecidos para permitir o empilhamento em série de vários SCRs, a fim de obter uma operação de alta tensão. Os acopladores de fibra óptica Hewlett-Packard™ padrão fornecem uma interface intrinsecamente segura e uma imunidade a ruídos praticamente infinita entre o SCR sendo acionado e a eletrônica de controle dos clientes. Um microcontrolador a bordo fornece o tempo e o controlo dos sinais do SCR com precisão controlada por cristal, permitindo o controlo preciso da fase do SCR a ser accionado. Uma fonte de alimentação a bordo aceita entrada de 120VAC e gera toda a energia necessária para o controle lógico, interface de fibra ótica e acionamento do portão.
