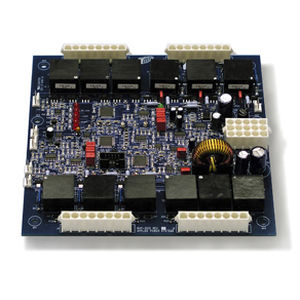

Gate driver SCR BAP-3012

BAP-3012 Doze Pulsadores SCR CARACTERÍSTICAS INCLUEM - Fornece controle completo de 12 conversores de pulso AC-DC e controladores de fase AC - Corresponde às correntes da ponte para dentro de +/-2% - Reduz a ondulação da tensão de saída e os harmónicos de entrada - O pote limite de corrente a bordo permite o funcionamento em modo corrente - Proporciona proteção contra sobretemperatura de dispositivos semicondutores - Proporciona a queima de portas DC duras, adequadas para a queima de dispositivos de grande área - Inclui indicadores LED de diagnóstico a bordo O BAP-3012 é a última geração de doze portões de pulso para controle SCR. As características padrão do BAP-3012 proporcionam uma operação robusta e confiável, conduzindo pontes SCR paralelas ou ligadas em série. As características padrão do BAP-3012 incluem inibição imediata inibição de perda de fase funções de arranque suave e paragem suave controla tensões principais CA até 600 VCA indicadores LED de diagnóstico a bordo controlo do limite de corrente a bordo balanceamento ativo das correntes da ponte paralela a +/-2% O BAP-3012 fornece controle completo de queima de SCR para fontes de alimentação industriais/comerciais de qualquer nível de potência, fornecendo potência de transmissão de porta de queima dura para controlar SCRs maiores de 16mm a 100mm O BAP3012 permite ao utilizador tirar partido dos benefícios inerentes a 12 conversores de impulsos. Estas topologias fornecem ondulações de tensão de saída muito baixas e minimizam a distorção harmônica de entrada. No entanto, para tirar o máximo partido das topologias de pontes duplas, as saídas de corrente de cada ponte devem ser devidamente equilibradas. Sem o BAP-3012, leves desajustes (.5%) nas tensões secundárias dos transformadores podem resultar em desequilíbrios de corrente entre pontes paralelas que podem chegar a 20%.
