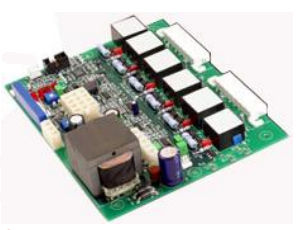

Gate driver SCR BAP-1950A

QUADRO TRIFÁSICO DE CONTROLO E REGULAÇÃO DE RISCOS Ficha Técnica e Guia de Aplicação As características incluem: - Rastreamento automático de frequência da rede de entrada de 30Hz a 90Hz = sem erros de atraso de fase! (frequências mais altas disponíveis sob pedido) - Corrige automaticamente a rotação de fases - Indicadores LED de diagnóstico a bordo - Feedback para detecção de estado sólido sobre a temperatura do dissipador de calor SCR - Disparo de portão DC duro, adequado para disparar dispositivos de grande área - Os sinais de referência de fase são filtrados para reduzir o conteúdo harmônico acima do fundamental - Controle de Feedback On-board - elimina a necessidade de um controlador externo - Implementação lógica melhorada com FPGA de última geração - NOVO - Microprocessador para maior flexibilidade e melhor desempenho - Opcional a bordo Entradas isoladas de tensão e corrente de retorno - Tamanho padrão da indústria, fator de forma e interface de conector - NOVO - Limite atual em modo de circuito aberto - NOVO - Pote a bordo para controlo do ângulo de fase em modo Open Loop O BAP1950A é um novo lançamento do BAP1950. Esta é uma ponte trifásica versátil SCR de disparo com muitas características e funções avançadas. O BAP1950A é o circuito de queima ideal para grandes fontes de alimentação industriais, controladores de motores e controladores de geradores. Pode ser usado para controlar a rede elétrica AC; sistemas de alta potência de arranque suave; produzir DC variável, não regulada; e com a opção de feedback em circuito fechado, produzir saída DC regulada com controle de tensão e limitação de corrente. O BAP1950A é insensível à sequência de fases e à distorção da tensão de rede.
