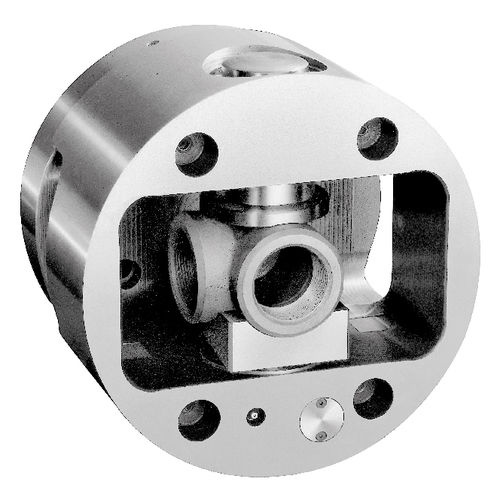

Placa de torno automática MDE series

em açode precisãoautocentrante

MANDRIL DE INDEXAÇÃO COM FIXAÇÃO E INDEXAÇÃO AUTOMÁTICAS - (8×45°) MDE é um mandril de indexação automática com fixação e indexação hidráulicas. Não é auto-centrante. VANTAGENS - fabricado em aço UNI18NiCrMo5 especial de alta resistência, temperado e cementado 60HRC, para manter um elevado grau de precisão, fiabilidade e qualidade - movimento de indexação (patente tecnomors) simples e fiável com apenas um pistão que trabalha em rotação e em posição de aperto. Precisão de indexação ± 1' - sistema de guia de fixação e do mecanismo de indexação. Este sistema utiliza 2 rolamentos sólidos de rolos rectos pré-carregados radialmente e 1 rolamento axial - vedações contra a contaminação por líquido de refrigeração, aparas ou poeiras - precisão constante e duradoura - fácil instalação na máquina - o mandril está ligado ao colector de óleo rotativo traseiro graças ao tubo de encaixe. Este sistema de tubos é fornecido com embraiagens em aço temperado para rectificação - sistema de compensação da força centrífuga para as peças susceptíveis de deformação para obter um melhor desempenho produtivo - dispositivo de controlo de indexação - um bom nível de automação do sistema cresce com a utilização de um robot para carregar e descarregar as peças - o processo de indexação é possível também em posição de rotação para permitir uma passagem rápida da posição de indexação. A velocidade de rotação não deve estar na potência máxima - A indexação demora, com controlo de posição, cerca de 2-4 segundos por 90°, dependendo do tamanho do mandril - sistema hidráulico muito simples baseado em 2 orifícios do mecanismo de indexação, 2 orifícios dos pistões de aperto e 1 dreno do colector - o pistão de aperto da bucha está ligado a um dispositivo de segurança e mantém o trabalho firmemente preso nas maxilas, mesmo em caso de perda total de pressão
