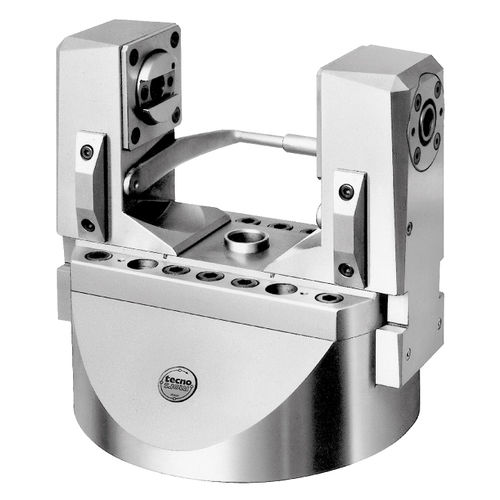

Mandril de fixação de peças de precisão MADT series

autocentrantecilíndricoem aço

MANDRIL DE INDEXAÇÃO COM FIXAÇÃO DE BARRA DE TRACÇÃO E INDEXAÇÃO MANUAL Os mandris da série MADT são auto-centrados. A fixação dos mordentes é automática através de uma barra de tracção e de um cilindro traseiro e de um sistema de indexação manual. - fabricados em aço UNI18NiCrMo5 especial de alta resistência, temperado e cementado, para manter um elevado grau de precisão, fiabilidade e qualidade - execução de mandíbulas deslizantes com gib permite um bom acabamento da superfície de deslizamento com possibilidade de recuperar folgas consequentes ao desgaste - sistema de guia do veio com duas linhas de rolos radiais pré-carregados cilíndricos de grande dimensão e com um rolamento de esferas axialmente forte - movimento de indexação simples e fiável: um obturador cónico garante a indexação mecânica. Precisão de indexação ±1'30" - vedações contra a contaminação por líquido de refrigeração, aparas e poeiras - precisão constante e duradoura - fácil instalação na máquina - padrão com 4 indexações de 90° + 1 indexação de 45°. - A pedido, estão disponíveis posições de indexação especiais (8×45°, 6×60°) VANTAGENS - fixação auto-centrante - grande capacidade de fixação - versões com mordente longo para peças que necessitam de um grande raio de rotação - instalação rápida e fácil na máquina, é necessária apenas a ligação ao cilindro hidráulico do torno - fabrico de peças diferentes e também de pequenas séries - peças com grande raio de rotação e flanges de grande diâmetro - pode ser aplicado na mesma máquina com um mandril eléctrico convencional de 3 maxilas graças ao rápido reequipamento, aumentando a flexibilidade e a produtividade da unidade - o dispositivo de indexação permite uma mudança rápida entre os vários eixos de trabalho - boa acessibilidade das ferramentas graças à forma do mandril Temperatura ambiente 5-60°C
