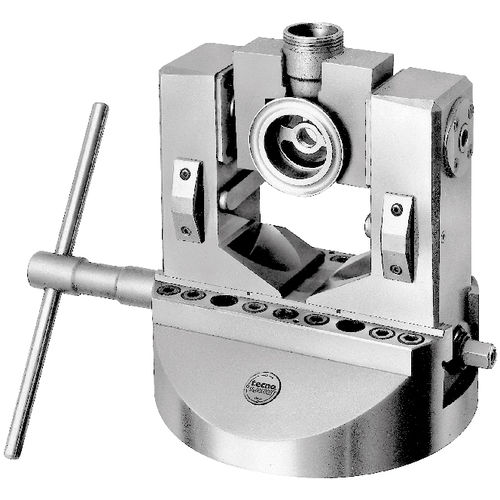

Mandril de fixação de peças com chave MADV series
de precisãoautocentrantecilíndrico

Mandril de fixação de peças com chave - MADV series  - Applied Robotics - de precisão / autocentrante / cilíndrico
Mandril de fixação de peças com chave - MADV series  - Applied Robotics - de precisão / autocentrante / cilíndrico
Guardar nos favoritos
Comparar


Características

Mecanismo de aperto
com chave
Outras características
de precisão, autocentrante, cilíndrico, em aço, manual
Diâmetro de fixação

MÁX: 350 mm
(13,78 in)

MÍN: 168 mm
(6,61 in)

Velocidade de rotação

MÁX: 1.700 rpm
(10.681 rad.min-1)

MÍN: 750 rpm
(4.712 rad.min-1)

Descrição

MANDRIL DE INDEXAÇÃO COM FIXAÇÃO E INDEXAÇÃO MANUAL Os mandris da série MADV são auto-centrados. Na versão MADV, o aperto dos mordentes é manual graças a uma chave de accionamento e a um sistema de indexação manual. - fabricados em aço UNI18NiCrMo5 especial de alta resistência, temperado e cementado, para manter um elevado grau de precisão, fiabilidade e qualidade - A execução de mandíbulas com gib permite um bom acabamento da superfície de deslizamento com a possibilidade de recuperar as folgas resultantes do desgaste - movimento de indexação simples e fiável: obturador cónico garante a indexação mecânica. Precisão de indexação ±1'30" - sistema de guia do veio com duas linhas de rolos cilíndricos pré-carregados de grande dimensão radialmente e com um forte rolamento axial de esferas axialmente - vedações contra contaminação por líquido de arrefecimento, aparas e poeiras - precisão constante e duradoura - fácil instalação na máquina. - padrão com 4 indexações de 90° + 1 indexação de 45°. A pedido, estão disponíveis posições de indexação especiais (8×45°, 6×60°). VANTAGENS - fixação auto-centrante - grande capacidade de fixação - versões com mordente longo para peças que necessitam de um grande raio de rotação - pode ser utilizado em qualquer máquina-ferramenta (torno, fresadora, etc.) - o grande curso das mandíbulas permite a fixação de perfis complexos que não poderiam ser bem fixados com um mandril automático - realização de protótipos, amostras e séries também de peças grandes - um parafuso central suportado por um rolamento de deslizamento axial transmite a força de aperto aos mordentes Temperatura ambiente 5-60°C Emissões sonoras (pressão sonora) ≤ 70 db (A) em cada direcção

---
