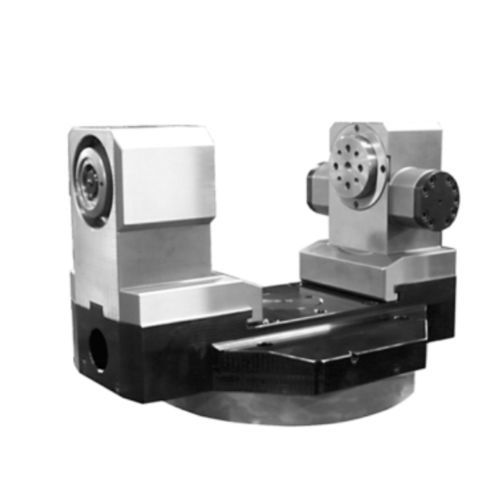

Torno para máquina-ferramenta AIV

hidráulicade 5 eixosrotativa

MORSA DE INDEXAÇÃO AUTOMÁTICA As morsas de indexação AIV são produtos específicos para a instalação na mesa de centros de usinagem de fresagem, com fecho não autocentrante. A mesa da máquina-ferramenta deve ser preparada com n.º 2 vias hidráulicas para o comando de abertura/fecho, n.º 2 vias hidráulicas para a rotação/indexação, n.º 1 via pneumática para a pressurização e n.º 1 interruptor de proximidade central, do tipo sem contacto (Balluf Power Remote) para a gestão dos 4 sinais eléctricos provenientes do micro inserido no equipamento de preensão. A documentação pormenorizada é fornecida a pedido. Estas morsas destinam-se exclusivamente à utilização como unidade de bloqueio estático (montagem em mesas rotativas CNC, com ferramentas rotativas); não podem, em caso algum, ser utilizadas para operações de torneamento (consultar o catálogo de fusos de indexação para este tipo de aplicação) com elevada velocidade de rotação. VANTAGENS O torno de indexação permite o processamento completo, numa única carga e com um único bloqueio, de quatro faces dispostas a 90° (processamento típico, por exemplo, de corpos de válvulas), incluindo a face oculta voltada para a mesa, reduzindo o tempo de processamento e melhorando a precisão. Estes tornos também podem ser aplicados em máquinas-ferramentas de 3 eixos, do ponto de vista da integração com a máquina, no entanto a aplicação em máquinas de 5 eixos representa a melhor solução permitindo também a maquinação de peças com formas complexas. As morsas, fabricadas em aço com tratamentos de endurecimento, incorporam um dispositivo de codificação para as 4 posições de indexação, para verificar a correspondência da posição de trabalho em relação ao programa CNC. Temperatura ambiente 5-60°C Emissões sonoras (pressão sonora) ≤ 70 db (A) em cada direcção
