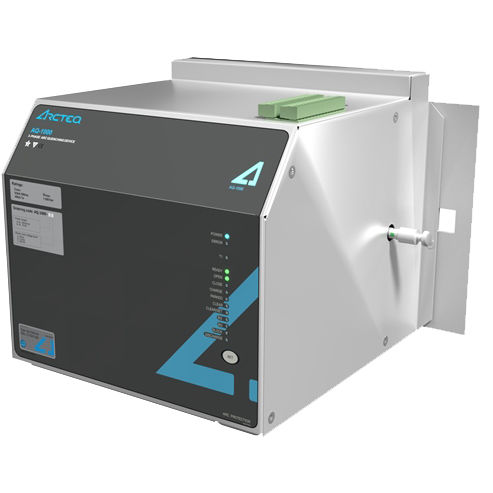

Sistema de proteção contra arcos elétricos AQ 1000

O dispositivo de têmpera de arco AQ 1000 extingue as falhas de arco em sistemas com tensão nominal inferior a 1000 V dentro de 3ms do início do arco. O AQ 1000 Arc Quenching System foi desenvolvido para limitar o tempo total de arco a 3 ms e para minimizar ou até mesmo eliminar os efeitos térmicos e prejudiciais da falta de arco elétrico e da pressão. Na maioria das aplicações, isso resultará em uma liberação de energia de calorias/cm2 inferior a 1. O AQ 1000 é totalmente reutilizável, permitindo o teste completo do sistema no local. O AQ 1000 é utilizado em conjunto com o sistema de proteção contra arco elétrico AQ 100. No caso de uma falha de arco elétrico, o AQ 100 detecta a falha, inicia o sistema de extinção de arco elétrico AQ 1000 e simultaneamente dispara o(s) disjuntor(es) de alimentação de falha. O AQ 1000 cria um caminho paralelo de baixa impedância trifásico à terra para que a corrente de falha flua, extinguindo assim a falha do arco elétrico. O tempo total de arco é de 3ms.
