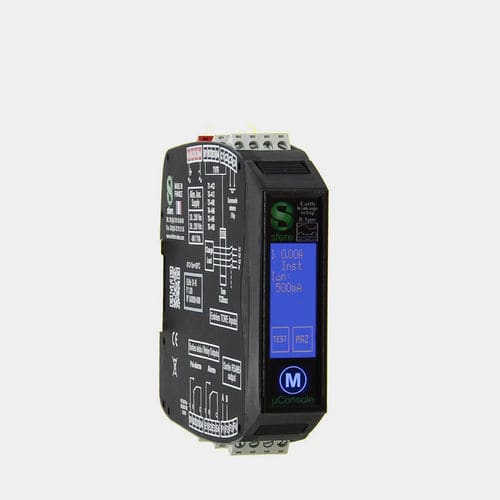

Módulo relé programável ELRv20-30 SFERE

de segurançaisolado

Os relés diferenciais ELRv20-30 SFERE são relés limitadores de corrente de fuga à terra do tipo A. Combinados com um toróide de medição e um disjuntor, eles podem ser usados em redes de baixa tensão TT, IT e TNS para executar as seguintes funções: Proteção contra contacto direto Proteção adicional contra contatos indiretos Limitação da corrente de fuga Proteção contra incêndios A sua imunidade reforçada e a técnica de medição True RMS garantem a máxima segurança e a continuidade do funcionamento elétrico, evitando desligamentos intempestivos. Além disso, dispõem de uma saída de pré-alarme para que os defeitos de isolamento possam ser antecipados sem disparo. Os ELRv30 e ELRv31 dispõem de uma função de religação automática para manter a continuidade de serviço necessária em determinadas instalações sensíveis ou isoladas. Características e vantagens Ecrã LCD Sensibilidade programável 2 saídas de relé: alarme principal + religação ou contacto de fim de ciclo de pré-alarme Teste de alarme e reset através de teclado ou comando externo Teste de ligação com toróide Função de reset automático ESPECIFICAÇÕES TÉCNICAS Definição do temporizador Definição do acionador Definição da sensibilidade (I∆n) : 0.030 - 0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3A Definição de histerese Saídas de alarme: 1 contacto RT por alarme, 8A/250Vac em carga resistiva Controlo externo Temperatura de funcionamento: -5 a +55°C Grau de proteção: IP20 Isolamento: 2kV-50Hz-1min (entre a fonte de alimentação e as saídas) Montagem em armário de encaixe em calha DIN simétrica Fonte de alimentação auxiliar universal: 20 a 250Vac e 20 a 250Vdc
