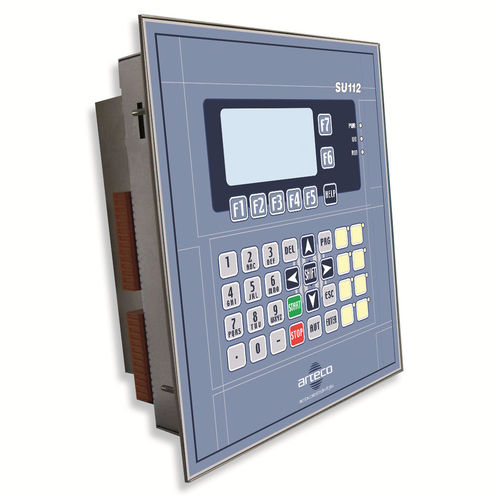

Controlador de movimento multieixos SU112

linearintegrado

Controlador da linha central com o PLC integrado com até 48 entradas/saídas SU112 é o baixo controlador custado da linha central com o PLC incluído feito pela tecnologia do movimento de Arteco. Configuração mínima: linha central interpolada 2 com sensores incluídos, 16 dentro, 16 para fora, 2 entradas análogas e 1 porta de série RS232/485. Os agradecimentos aos entalhes situados no verso do controlador multiaxis, SU112 podem ser configurated segundo as necessidades de usuários. Há 4 entalhes disponíveis. Cada entalhe pode receber as placas de expansões disponíveis como a entrada 8 digital + 8 a saída digital, a 1 expansão da linha central, uma expansão de 2 linhas centrais, a entrada 8 digital + a saída 8 digital + o porto do canbus. Assim, a configuração máxima pode alcançar a linha central interpolada 5 com sensores incluídos, 32 dentro, 32 para fora, 2 entradas análogas, 2 portas de série RS232/485, 1 porto de CANbus para conectar o controlador a outros módulos da expansão da linha central e do I/O para o I/O e a linha central distribuídos. Cada estado do I/O é mostrado pelo diodo emissor de luz localizou perto de cada bloco de terminais. SU112 fornece a exposição do LCD de 8 caráteres das fileiras x 20 a característica do luminoso. A exposição e o teclado podem ser controlados usando as funções e as instruções executadas do PLC. Um grupo rico de gráficos e de comandos do texto permite que o usuário faça seu HMI, 100% de acordo com suas necessidades. SU112 pode ser programado usando um grupo rico de funções de controle do movimento: Posicionamento simples, interpolação linear, came eletrônica, came booleana, trajetórias aperfeiçoadas que geram partir de uma série dos pontos, linha central Rotative, controle de máquinas da picareta e do lugar, interpolação circular, Auto-aprendizagem e sua execução.
