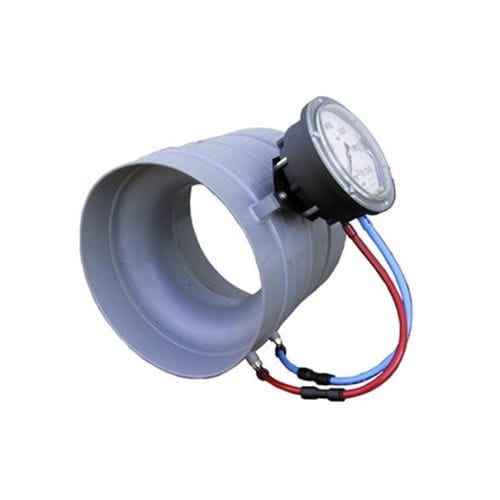

Medidor de vazão de pressão diferencial MVR110
tipo Venturivolumétricopara ar

medidor de vazão de pressão diferencial
medidor de vazão de pressão diferencial
medidor de vazão de pressão diferencial
Guardar nos favoritos
Comparar


Características

Tecnologia
de pressão diferencial, tipo Venturi
Tipo
volumétrico
Fluido
para ar
Instalação
flangeado, com rosca
Material
em aço
Pressão de processo

MÁX: 1.500 Pa
(0,22 psi)

MÍN: 0 Pa
(0 psi)

Descrição

Tubo Venturi - MVR110 * Transições de venturi pré-fabricadas em todos os diâmetros* Material PPs * Versão roscada ou flangeada disponível em versão curta e longa * Fabricado de acordo com a norma DIN ISO 5167 * Indicação local económica para todas as aplicações de ventilação * Possibilidade de combinação com os nossos manómetros e transmissores de pressão diferencial O tubo venturi é um elemento primário para a medição de caudal em tubos. O princípio do tubo venturi permite medições com todos os meios. O tubo venturi aqui descrito foi especialmente concebido para a medição de caudal de ar em canais de ventilação. A montagem do tubo de Venturi na instalação tem de ser efectuada utilizando tomadas de encaixe com os respectivos vedantes labiais. Também pode ser fornecida uma versão com ligação por flange. O tubo de Venturi é um invólucro extrudido de uma só peça, fabricado em PP. A elevada precisão de ajuste e a centragem óptima são garantidas com a ligação de encaixe ou de flange em ambos os lados. O bocal venturi é fabricado com um perfil de entrada de acordo com a ISA, segundo a norma DIN EN ISO 5167. O fluxo, que é importante e favorável para a medição, é obtido através do processo de deformação específico do material termoplástico. Este processo permite um encaixe exato, bem como superfícies extremamente lisas para condições de fluxo ideais sem qualquer retrabalho dispendioso. As válvulas de descompressão têm 4-5 furos individuais no pescoço cilíndrico que se abrem para uma câmara anelar. Para avaliação adicional, estão disponíveis indicadores (DA2000) com uma escala em m³/h ou transdutores de medição (DS85 ou DS200) para transmissão remota do sinal de medição.

---
