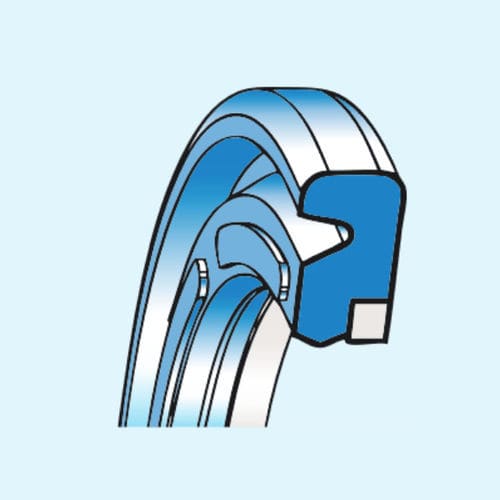

Vedação com lábio RBR series

redondaem Vde poliuretano

O anel RBR, que funciona como anel amortecedor, foi especialmente concebido para funcionar como vedante principal, para ser utilizado em combinação com vedantes labiais assimétricos (ver RSA, página 30). A sua função é manter a pressão de trabalho para o segundo vedante. Não proporciona um efeito de vedação total, pelo que se formará uma câmara de óleo entre os dois vedantes. Graças ao perfil especial do anel RBR, a pressão crescente no espaço será libertada para o para o cilindro quando é atingido um determinado valor. Funciona como uma válvula. Foi também concebido para compensar os picos de pressão. O material proposto é um poliuretano do tipo "C0", com elevado módulo de elasticidade, fundamental para a fundamental para a vedação, baixa compressão e alta resistência à abrasão. Para o anel anti-extrusão propomos uma resina poliacetalica (R0) com elevada resistência à tração. Referência do composto: CR A montagem é efectuada em ranhura fechada. A junta de poliuretano deve, portanto, ser colocada antes do anel anti-extrusão.
