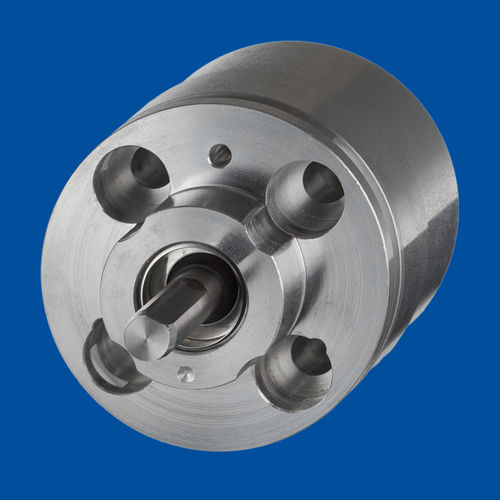

Encoder angular absoluto posirot® PRAS5 / PRDS5
incrementalmagnéticosem contato

encoder angular absoluto
encoder angular absoluto
Guardar nos favoritos
Comparar

Mais informações no site da ASM Automation Sensorik Messtechnik GmbH

Características

Tipo
absoluto, incremental
Tecnologia
magnético
Características mecânicas
sem contato, de eixo maciço
Sinal de saída
analógico, com saída de corrente, SAE J1939, CANopen, com interface SSI
Material
em aço inoxidável
Grau de proteção
convencional, IP67, IP69, IP68
Diâmetro do eixo

10 mm
(0,39 in)

Resolução

MÁX: 0,1 mm
(0 in)

MÍN: 0,03 mm
(0 in)

Temperatura de processo

MÁX: 85 °C
(185 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Sensor magnético de ângulo absoluto 0 a 360° numa caixa plana Caraterísticas técnicas Saída - Tensão 0,5 ... 10 V, 0,5 ... 4,5 V Corrente 4 ... 20 mA, 3 fios Saída de tensão ou corrente, redundante Codificador incremental SSI CANopen CANopen redundante SAE J1939 SAE J1939 redundante Gama de medição - Analógica: 0 ... 15° a 0 ... 360° (selecionável em incrementos de 15°) Incremental /SSI / CAN: 0 ... 360° Incremental: 1, 2, 3 ... 1024 impulsos por rotação SSI: 12 bit / por rotação CAN: 0,05° máx. Linearidade - Analógico: ±0,3 % f.s. (típico) Incremental /SSI / CAN: ±1° (típico) Repetibilidade - ±0,1° (típico) Material da caixa - Aço inoxidável EN 1.4404 (AISI 316L) Ligação - Conector M12, 5 pinos Conector M12, 8 pinos Cabo de saída, comprimento padrão 2 m Peso - Aprox. 500 g (sem cabo)

---

Tradução automática  (ver texto original em inglês)
