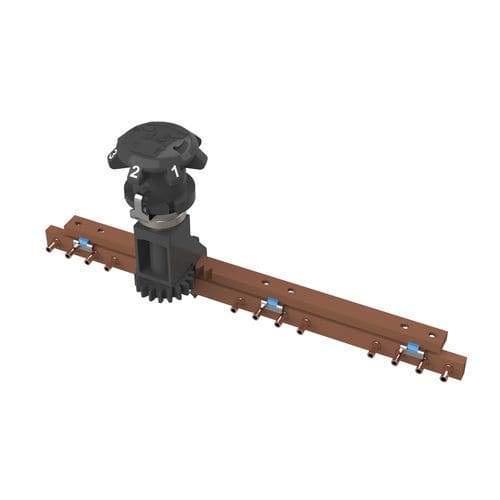

Comutador de derivação sem tensão trifásico HR-01

para transformadores em banho de óleoindustrial7 posições

Trocador de torneira fora de carga HR para transformadores imersos em óleo Ponte 3 posições Contatos fixos tubulares 30 A Contatos fixos com diâmetro interno Ø5,1 20 kV Ajuste 2,5% por posição Dispositivo de controlo com botão de poliamida Variantes disponíveis : - Classes de tensão : 20 kV e 30 kV - Corrente : 30 A / 63 A Contatos fixos com diâmetro interno Ø3,1 / Ø5,1 - Diagramas disponíveis : Ponte, Saída comum por fase, Série-Paralelo, Estrela-Delta, múltiplos estágios.. - Número de posições : 2 a 7 posições - 6 alturas de suporte disponíveis: 70, 100, 130, 150, 170 e 200 mm - Dispositivo de controlo com botão de poliamida ou alumínio - Cobertura de protecção em alumínio a pedido Operação de acionamento direto, da parede lateral do tanque, ou da tampa do Transformador. Fixação no tanque, ou tampa do Transformador por aparafusamento do suporte principal (furo dia 20 mm no tanque, ou tampa do Transformador) 6 alturas disponíveis para o suporte principal (L=70, L=100, L=130, L=150, L=170, L=200) Estão disponíveis unidades geminadas em várias fases (idênticas ou diferentes). Classificações atuais : - 30 A com contactos tubulares estacionários dia 3,1 x 5,0 mm - 63 A com contactos tubulares estacionários dia 5,1 x 7,0 mm
