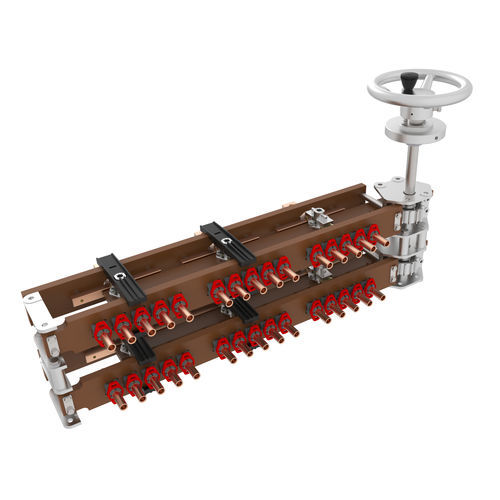

Comutador de derivação sem tensão trifásico FII-02

para transformadores em banho de óleoindustrial17 posições

Trocador FII para transformadores imersos em óleo Saída comum por fase 5 posições 2 fases Contatos fixos tubulares Máx. 400 A 20 kV Ajuste 2,5% por posição Dispositivo de controlo com roda de alumínio Variantes disponíveis : - Classes de tensão : 20 kV / 30 kV / 60 kV - 90 kV sob pedido especial - Corrente : Até 400 A - Contactos fixos tubulares, tipo bandeira, roscados... - Removível - Silverplating sobre contactos fixos / móveis / comuns, a pedido - Diagramas disponíveis : Ponte, Série-Paralelo, Estrela-Delta, Saída comum por fase, estrela com saída neutra, múltiplos estágios.. - Número de posições : 2 a 9 posições - Acima de 9 posições sob pedido especial - Dispositivos de comando com cabo - Tampa de protecção em alumínio no cabo, a pedido - Comprimento personalizado dos eixos - Dispositivo de controlo na tampa ou na parede do Transformador - Roda à altura humana - Fechadura mecânica com microinterruptor NO/NC - Micro interruptores de sinalização de posição Acionamento direto ou através de operação de acoplamento, da parede lateral do tanque, ou tampa do Transformador Estão disponíveis controles remotos à altura do homem, para cruzamento de eixos na parte superior ou inferior do tanque, ou na tampa do Transformador Fixação no tanque, ou tampa, ou parte ativa do Transformador : - por aparafusamento do suporte principal no tanque, tampa ou parte activa do Transformador - chefe do eixo motor a ser soldado no tanque ou tampa do transformador, ou flange a ser aparafusada no tanque ou tampa do transformador Comprimento do eixo a ser solicitado no pedido (os projetos podem variar de acordo com as distâncias necessárias) Estão disponíveis unidades geminadas em várias fases (idênticas ou diferentes) Classificações actuais : todas as classificações até 400 A, com contactos amovíveis (tubulares, planos ou bandeiras)
