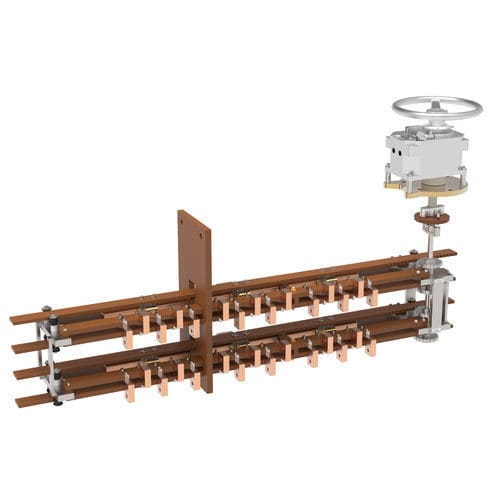

Comutador de derivação sem tensão trifásico HI-02

para transformadores em banho de óleoindustrial13 posições

Trocador de torneira fora de carga HI para transformadores imersos em óleo Saída comum por fase 5 posições 2 fases Contactos fixos tipo bandeirola Máx. 1250 A 20 kV Ajuste 2,5% por posição Dispositivo de controlo com roda de alumínio Variantes disponíveis : - Classes de tensão : 20 kV / 30 kV / 45 kV / 60 kV - Corrente : Máx. 1250 A por estágio - 3750 A com múltiplos estágios - Contactos fixos tipo bandeirola - Silverplating sobre contactos fixos / móveis / comuns, a pedido - Diagramas disponíveis : Ponte, Série-Paralelo, Estrela-Delta, Saída comum por fase, estrela com saída neutra, múltiplos estágios.. - Número de posições : 2 a 7 posições - Acima de 7 posições sob pedido especial - Comprimento personalizado dos eixos - Dispositivo de controlo na tampa ou na parede do Transformador - Roda à altura humana - Fechadura mecânica com microinterruptor NO/NC - Micro interruptores de sinalização de posição Estão disponíveis controles remotos à altura do homem, para cruzamento de eixos na parte superior ou inferior do tanque, ou na tampa do Transformador Fixação no tanque, ou tampa, ou parte ativa do Transformador : - por aparafusamento do suporte principal no tanque, tampa ou parte activa do Transformador - flange do dispositivo de controle a ser aparafusado no tanque ou tampa do Transformador Comprimento do eixo a ser solicitado no pedido (os projetos podem variar de acordo com as distâncias necessárias) Estão disponíveis unidades geminadas em várias fases (idênticas ou diferentes) Avaliações atuais : - 1000 A com contatos de bandeira - 1250 A com contatos de bandeira - possível fazer gêmeos de placas idênticas em paralelo para correntes mais altas
