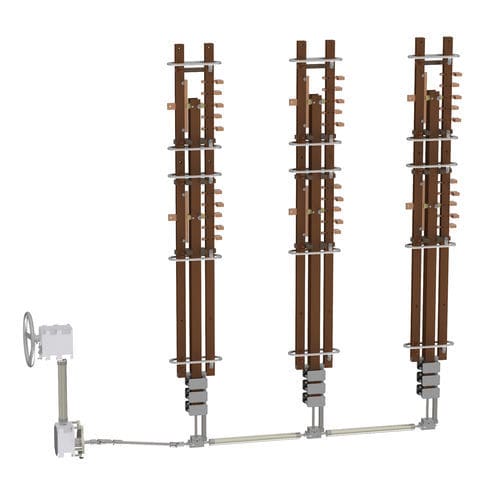

Comutador de derivação sem tensão trifásico HT-02

para transformadores em banho de óleoindustrial13 posições

Trocador de torneira fora de carga HT para transformadores imersos em óleo Ponte - 5 posições Alta Tensão - Classe 250 kV - - Até BIL 1250 kV Contactos fixos tipo bandeira - Max 800 A Dispositivo de controlo com roda de alumínio Variantes disponíveis : - - Alta Tensão - Classe 250 kV - - Até BIL 1250 kV - - Corrente : Max 800 A - - Contactos fixos : Tubular ou tipo Bandeira - - Silverplating sobre contactos fixos / móveis / comuns, a pedido - - Diagramas disponíveis : Ponte, Série-Paralelo, Estrela-Delta, Saída comum por fase, estrela com saída neutra, múltiplos estágios.. - - Comprimento personalizado dos eixos - - Dispositivo de controlo na tampa ou na parede do Transformador - - Roda à altura humana - - Fechadura mecânica com microinterruptor NO/NC - - Micro interruptores de sinalização de posição Acionamento direto pela operação de acoplamento, pela parede lateral do tanque, ou pela tampa do Transformador Estão disponíveis controles remotos à altura do homem, para cruzamento de eixos na parte superior ou inferior do tanque, ou na tampa do Transformador Fixação no tanque, ou tampa, ou parte ativa do Transformador : - por aparafusamento do suporte principal no tanque ou parte activa do Transformador - por aparafusamento de suporte adicional (suporte metálico ou isolante) no tanque ou parte activa do Transformador - flange do dispositivo de controle a ser aparafusado no tanque ou tampa do Transformador Comprimento do eixo a ser solicitado no pedido (os projetos podem variar de acordo com as distâncias necessárias) Avaliações atuais : - 400 A com contactos tubulares ou bandeiras (para tipos seleccionados) - 800 A com contatos de bandeira
