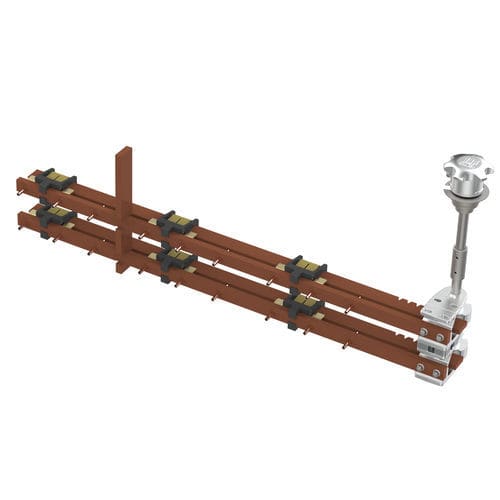

Comutador de derivação sem tensão trifásico HZ-01

para transformadores em banho de óleoindustrial13 posições

Trocador de torneira fora de carga HZ para transformadores imersos em óleo Star-Delta 2 estágios Contactos fixos tubulares Diâmetro interno máx. 30 A Ø3,1 20 kV Ajuste 2,5% por posição Dispositivo de controlo com botão de alumínio Variantes disponíveis : - Classes de tensão : 20 kV / 30 kV - Corrente : 30 A / 63 A / 150 A 30 A / 63 A : Contatos fixos tubulares, com diâmetro interno Ø3,1 / Ø5,1 150 A : Contatos fixos tubulares ou roscados - Removível - Silverplating sobre contactos fixos / móveis / comuns, a pedido - Diagramas disponíveis : Ponte, Saída comum por fase, Série-Paralelo, Estrela-Delta, múltiplos estágios.. - Número de posições : 2 a 7 posições - Acima de 7 posições sob pedido especial - Comprimento personalizado do eixo - Dispositivo de controlo com botão ou pega em alumínio - Tampa protetora de alumínio no botão ou no cabo, a pedido Operação de acionamento direto, da parede lateral do tanque, ou da tampa do Transformador Fixação no tanque, ou tampa, ou parte ativa do Transformador : - por aparafusamento do suporte principal no tanque, tampa ou parte activa do Transformador - por aparafusamento de suporte adicional (suporte metálico ou gancho isolante) no tanque, tampa ou parte activa do Transformador - chefe do eixo motor a ser soldado no tanque ou tampa do transformador Comprimento do eixo a ser exigido ao fazer o pedido, sem limite de comprimento Estão disponíveis unidades geminadas em várias fases (idênticas ou diferentes) Avaliações atuais : - 30 A com contactos tubulares estacionários dia 3,1 x 5,0 mm - 63 A com contactos tubulares estacionários dia 5,1 x 7,0 mm - 150 A com contactos tubulares amovíveis
