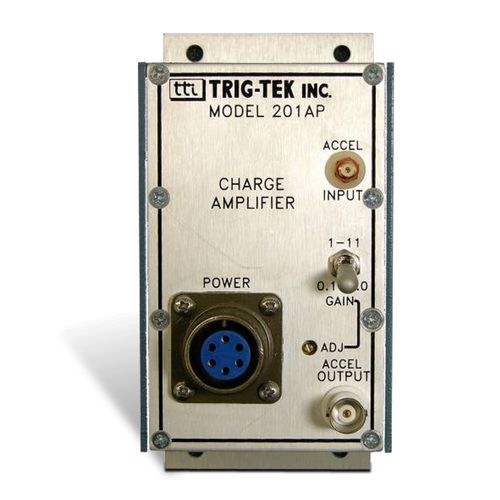

Amplificador de carga Trig-Tek™ 201AP

para microfonepara pressãopara extensômetro

O amplificador de carga Trig-Tek™ 201AP é projetado para amplificar as saídas de acelerômetros piezoelétricos ou mV, medidores de força, microfones e captadores de pressão. A saída "Charge" do captador, expressa em mV ou pC/g, é então amplificada e o sinal AC proporcional à entrada é trazido para fora através de um conector BNC. A saída de tensão AC pode ser usada para operar monitores de vibração, gravadores, analisadores, etc Informações sobre o produto A Trig-Tek™ 201AP aceita entradas de sensores piezoelétricos ou mV (eletrônicos embutidos), como acelerômetros piezoelétricos, microfones, forçadores, captadores de pressão, etc. A entrada de carga é convertida para uma tensão tonal proporcional. O ganho é continuamente ajustável em uma faixa de 100 a 1. Esta faixa de ganho acomoda os captadores com uma ampla gama de sensibilidades para fornecer uma saída AC calibrada. MATURA A unidade inclui um filtro passa-baixo de quatro seções. A freqüência de corte pode ser selecionada mudando os valores das resistências em um conjunto plug- in. O corte nominal de -3dB é de 20 kHz. Frequências de corte de até 50 kHz e até 500 Hz podem ser realizadas alterando os valores das resistências no plug- in. Os cortes personalizados devem ser especificados no momento da encomenda Características principais - 1 Hz a 50 kHz de largura de banda - 100:1 mV/pC ganho ADJ - entrada mV ou pC - Filtro Passa-baixo
