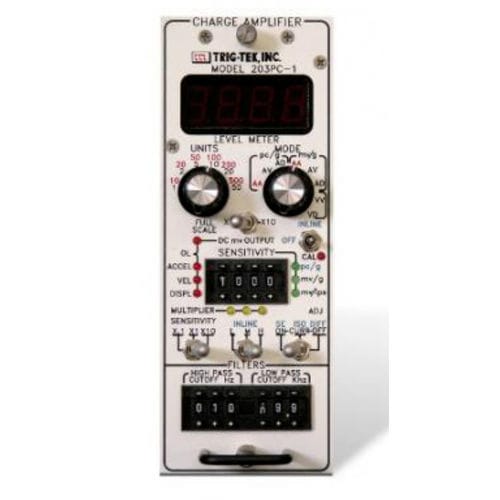

Amplificador de sinal Trig-Tek™ 203PC-1

de cargadigitalpara montagem em rack

Os amplificadores de carga Trig-Tek™ 203PC-1, -2 funcionam com alta temperatura acelerômetros onde os efeitos piroelétricos podem ser encontrados Informações sobre o produto A Trig-Tek™ 203PC-1 e 203PC-2 cobrem a faixa de freqüência de 3 Hz a 40.000 Hz. Eles integram duplamente o sinal de saída de aceleração de 10 g para fornecer saídas de velocidade e deslocamento. Um controle de sensibilidade de quatro posições do polegar em conjunto com um comutador de três posições acomoda captadores com sensibilidades de 0,100 a 199,9 pC/g, mV/g, ou mV/ips. Um interruptor de "Modo" seleciona "pC/g" ("AA," "AV," ou "AD"), "mV/g" ("AA," "AV," ou "AD"), ou "Vel" (VV ou VD). O interruptor de saída DC seleciona "X1" ou "X10" para g's, ips, ou MILs na "Saída DC" Um sinal "Cal" externo pode ser selecionado por um interruptor do painel frontal ou pela entrada de controle "Cal" (painel traseiro). Um filtro passa-baixo tem frequências de corte de 100 Hz a 19,9 kHz em passos de 100 Hz, e um filtro passa-alto tem frequências de corte de 1 a 999 Hz em passos de 1 Hz. Um medidor digital do painel frontal apresenta níveis de escala completa (FS) de "10", "20", "50", "100", "200" ou "500" g de Pk ou "1", "2", "5", "10", "20" ou "50" ips ou MILS Pk. O 203PC é embalado como um plug-in mod- ule. Estão disponíveis um chassis de um módulo e um chassis de seis módulos Quando "mV/ips" é selecionado, o amplificador irá operar com captação de velocidade tipo ICP com o "Curr-On" ou com uma captação de velocidade padrão com o "Curr-Off" Uma chave "Saída DC" permite selecionar "X1", "X10", "10 mV/g", ou "100 mV/ips" ou MIL na "Saída DC" Um sinal "Cal externo" pode ser selecionado pelo comutador "Modo"/"Unidades" do painel frontal ou pela entrada de controle "Cal" (painel traseiro).
