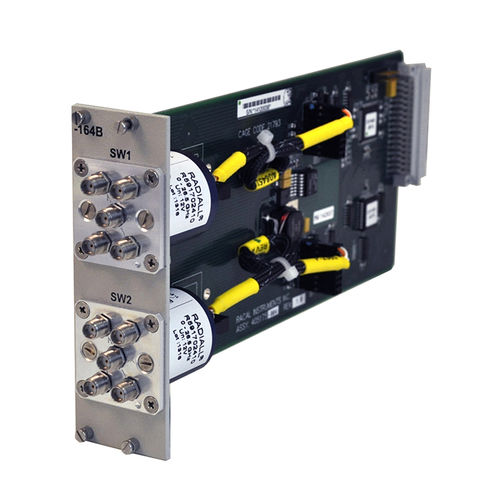

Placa de rede VXI 1260-164AH

de micro-ondas

Plug-In de Interruptor de Microondas SP4T de Alto Desempenho O Racal Instruments™ 1260-164AH/BH é um plug-in de 2 ranhuras para o interruptor de microondas para utilização na Racal Instruments™ 1256 ou na Racal Instruments™ 1260-100 Adapt-a-Switch™ VXI carrier. Está optimizado para aplicações de alto desempenho, alta densidade e comutação por microondas. O 1260-164AH/BH utiliza relés Radiall de alta qualidade com design sem fricção que minimiza os depósitos de partículas nos contatos. Informação do produto A Racal Instruments™ 1260-164AH/ BH é uma placa de comutação electromecânica coaxial DC - 26,5 GHz que pode ser configurada como uma única ou dupla comutação SP4T. Os relés utilizados nesta placa têm operações altamente confiáveis e repetíveis com uma vida útil de 10 milhões de ciclos (25 milhões típicos). Isto é devido ao design sem atrito que minimiza os depósitos de partículas nos contatos que afetam a operação da linha de transmissão repetível e a calibração do sistema. O 1260-164AH/BH faz parte da família de cartões de comutação de micro-ondas dentro da nossa série modular Adapt-a-Switch™. Estas placas podem ser instaladas em um chassi de interruptores LXI ou portador VXI para maiores necessidades de interruptores. Esta abordagem modular de cartão plug-in fornece uma arquitetura de sistema escalável que pode facilmente escalar para expandir os requisitos do sistema através da adição de cartões adicionais. Estas placas podem ser misturadas e combinadas com outras placas de comutação da série Adapt-a-Switch para uma solução completa de sistema de comutação ATE. Se a substituição for necessária, os relés são substituíveis em menos de 5 minutos. Isto maximiza o tempo de funcionamento do sistema e facilita as atualizações de campo. As conexões do usuário são feitas diretamente nos conectores SMA do relé no painel frontal do plug-in.
