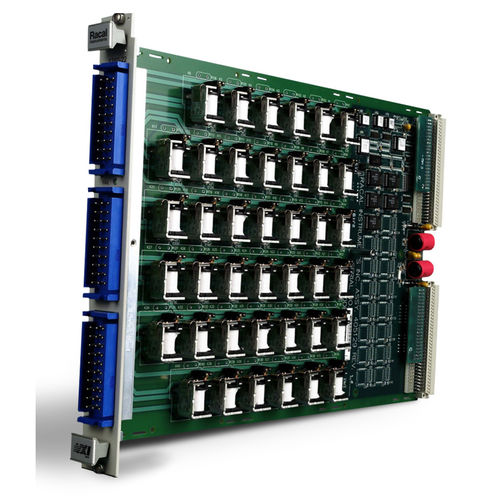

Módulo comutador de relé 1260-22

O Racal Instruments™ 1260-22 é um módulo de comutação de 40 canais, SPST, de alta potência, concebido para comutar e encaminhar fontes de alta corrente, tais como fontes de alimentação CA e CC em sistemas de teste automatizados O 1260-22 liga correntes até 20A, CA ou CC, e tensões até 250VDC ou 250VCA. A potência máxima de manobra é de 600WDC ou 4800VA por canal. O projeto 1260-22 reduz componentes externos, jumpers de configuração e dispositivos à prova de falhas. As provisões para jumpers internos facilitam as configurações 1x2 e/ou 1x4 multiplexer, reduzindo a cablagem externa. Os supressores de surtos instalam-se facilmente no módulo, simplificando a integração do sistema. Um interruptor externo de reinicialização de emergência pode ser ligado ao conector do painel frontal do 1260-22. O interruptor externo fornece uma forma de abrir instantaneamente todos os canais no 1260-22, e todos os cartões ligados à mesma Opção 01T. Isto ajuda a garantir uma comutação segura em aplicações de alta corrente. A interface 01T baseada em mensagens e registro controla o 1260- 22. Consulte a folha de dados da Opção 01T aplicável para obter especificações e características do produto, como incluir, excluir e listas de varredura; monitoramento da corrente da bobina do relé; e nomes de caminho definidos pelo usuário e estados de reset. O 1260-22 inclui suporte VXIplug&play para frameworks baseados na interface de programação do aplicativo Microsoft Win32®, incluindo drivers para LabWindows™/CVI e LabVIEW™ Características principais - 40 canais de comutação de alta potência SPST - Comutação para fontes de alimentação e corrente - Comuta até 20 A, AC ou DC - Interface para chave externa de "reset de emergência" para abrir todos os canais - Reconfigurável como multiplexador: cinco 4 x 1 mais dez 2 x 1 - Disposições para adicionar elemento de protecção de contacto de derivação
