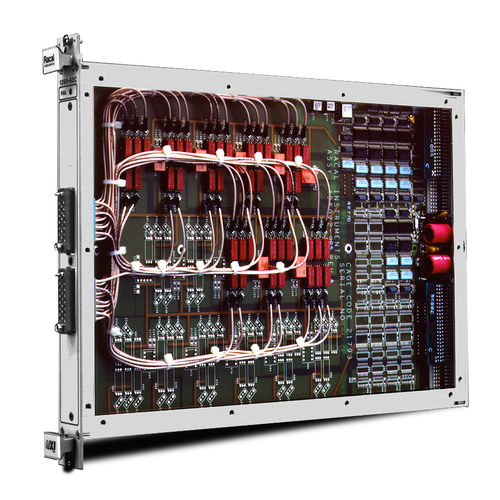

Multiplexer módulo 1260-50C

com grande largura de banda

O Racal Instruments™ 1260-50 é ideal para comutar sinais de banda larga até 200 MHz. Destina-se a ser utilizado com geradores de função/impulsos, contador/timizadores universais, osciloscópios e outros instrumentos em que são comutados sinais de alta frequência ou pulsos rápidos. Informação sobre produtos O 1260-50C consiste em oito multiplexadores de 1x4 10W e o 1260-50D consiste em 16 multiplexadores de 1x4 50 Ω. Estes multiplexadores são bi-direccionais e reconfiguráveis através de software. Isto torna a reconfiguração fácil e elimina a necessidade de desmontar o módulo. A caixa do conector coaxial (concha) é fornecida com o 1260-50C/D. Os pinos coaxiais devem ser adquiridos separadamente. Estão também disponíveis pinos coaxiais completos com cabos para este módulo. Os cabos coaxiais foram testados até uma largura de banda de 1 GHz e estão disponíveis em comprimentos de 2, 6 e 12 pés com um pino coaxial em cada extremidade. As correntes das bobinas de relé são monitorizadas para proporcionar ao utilizador uma verificação de confiança seleccionável, o que dá ao utilizador uma garantia adicional de pro- por operação de relé. O 1260-50 é controlado pela interface baseada em mensagens da Racal Instruments™ Opção 01, ou a interface baseada em mensagens e registo da Opção 01T, que são explicadas em detalhe nas suas respectivas folhas de dados. Todas as características de controlo 1260 explicadas nas folhas de dados estão disponíveis para este módulo. Características principais - 1260-50C configurável como: - Oito 1x4 - Quatro 1x9 - Dois 1x19 - Um 1x39 - 1260-50D configurável como: - Dezasseis 1x4 - Oito 1x9 - Quatro 1x19 - Dois 1x39 - Um 1x79 - Largura de banda de 200 MHz com excelente crosstalk e isolamento - Software configurável - Interfaces coaxiais
