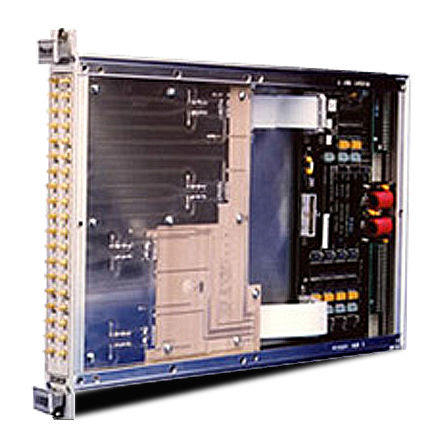

Módulo comutador de relé 1260-58

digitalRFde alta velocidade

O Racal Instruments™ 1260-58 é um módulo de comutação de alta densidade com quatro 1x8 árvores coaxiais. Foi concebido para sinais de alta frequência, 50 Ω, tornando-o ideal para comutar sinais de fonte ou de medição num ambiente ATE ou num moderno sistema de comunicação Informações sobre o produto O 1260-58 destina-se ao uso com geradores de func- tion/pulso, temporizadores/contadores universais, osciloscópios, unidades de teste digitais de alta velocidade e outros instrumentos que envolvam alta frequência ou tempos de subida rápidos. Este módulo de comutação tem uma excelente formância AC por forma, com uma largura de banda superior a 1 GHz. Todos os relés são bidirecionais, tornando as entradas e saídas intercambiáveis para atender aos diferentes requisitos de teste. Sistemas de comutação maiores podem ser configurados através de jumpers externos com conectores SMB de fácil interface. Este método configura multiplexadores grandes, bem como matrizes grandes. MATURA O 1260-58 requer um Racal Instruments™ Opção 01T para comunicar com os módulos da série 1260. Esta opção fornece uma operação baseada em mensagens para facilidade de uso e uma operação baseada em registros para velocidades máximas. A série 1260 inclui suporte VXIplug&play para frameworks baseados na interface de programação de aplicativos Microsoft Win32®, incluindo drivers para LabWindows™/CVI e LabVIEW™ Características principais - Quatro árvores coaxiais 1x8 - Largura de banda de 1 GHz - Excelentes características de crosstalk e isolamento - Módulo de uma ranhura, tamanho C, VXIbus - Alta qualidade 50 Ω Conectores de interface coaxial SMB - Ideal para comutação de sinais de alta frequência em sistemas ATE
