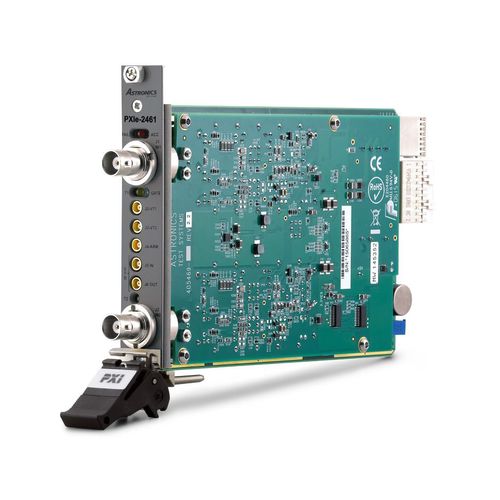

Contador de pulsos PXIe-2461

de tempode cicloseletrônico

O Astronics Test Systems PXIe-2461 PXI é um sistema de teste de alto desempenho de 2 canais, contador/Temporizador Universal 235 MHz. Ocupando um único slot perifal PXI Express ou slot híbrido, a frequência e o tempo intervalo/contador (FTIC) oferece onze funções de medição automática fáceis de usar.. incluindo medição de fase, pulso, pico, tempo de subida/queda, intervalo de tempo e proporção, tudo com resolução extremamente alta. Informações sobre o produto Breve Descrição O Contador/Temperador Universal PXIe-2461 de alto desempenho oferece doze funções de medição automática - Frequência (Directa ou Razão) e Período - Intervalo de tempo (Normal e Atrasado) - Tempo de Ascensão e Queda - Largura de pulso (Positivo ou Negativo) - Ciclo de Trabalho e Fase - Totalizar (Manual ou por Pulso ou Ciclo) - DVM (tensões MAX, MIN e DC) Medida com Alta Granularidade O contador PXIe-2461 mede frequências até 235 MHz com até 9 dígitos de resolução por segundo. Capture intervalos de tempo com 1 ns de resolução de disparo único e 100 ps de resolução com média ativada Histerese Flexível O PXIe-2461 tem um ajuste de histerese baixo e alto para melhorar a imunidade ao ruído. Os ajustes de histerese de fábrica também podem ser programados para um requisito do sistema usando uma ferramenta de calibração de histerese Tempo limite de medição O Timeout de medição programável permite que o desempenho do sistema seja dimensionado opticamente onde faltam sinais de entrada. Características principais - Realizar medições de precisão de tempo com 9 dígitos de resolução - Testes automatizados usando as medições automáticas, incluindo o sinal de pico - As principais especificações incluem: - medição de frequência a 235 MHz - 9 dígitos por segundo de resolução - 1 ns de resolução de intervalo de tempo (100 ps com média)
