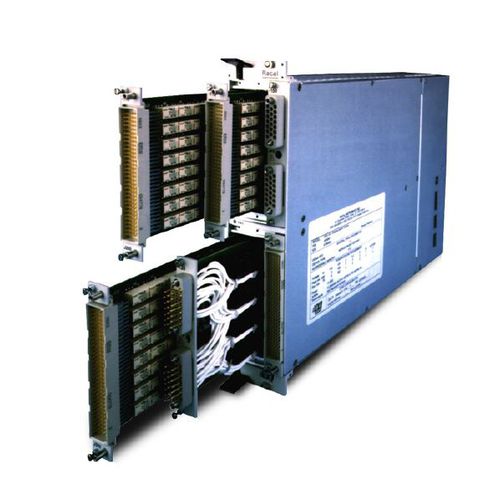

Placa de suporte VXI 1260-100

Interruptor Modular VXIbus Carrier A plataforma Adapt-a-Switch™ é um sistema de comutação revolucionário e modular que oferece densidade e flexibilidade sem precedentes em um VXIbusmodule de duas ranhuras, tamanho C, VXIbusmodule. O suporte de comutação da Racal Instruments™ 1260-100 acomoda até seis cartões de comutação plug-in, proporcionando soluções ideais de comutação ao mesmo tempo em que reduz os requisitos de tamanho ATE. Estão actualmente disponíveis configurações que combinam relés discretos, multiplexadores, matrizes, relés de potência, interruptores RF e unidades de teste digitais Informações sobre o produto Para simplificar a configuração, os plug-ins Adapt-a- Switch™ são inseridos fácil e diretamente do painel frontal do 1260- 100, sem retirar o módulo de suporte do chassi do VXIbus. As atualizações ou modificações de campo podem ser realizadas rápida e facilmente. Além disso, as trocas podem ser feitas no nível do plug-in individual, minimizando o custo de suporte do sistema. O 1260-100 fornece um bus analógico para interconectar dois ou mais plug-ins. Isto permite que grandes multiplexadores e matrizes sejam configurados dinamicamente através de controle de software. Os escudos EMI/RFI eliminam o crosstalk e a radiação entre os plug-ins, garantindo um desempenho de baixo ruído e integridade do sinal. A interface da Racal Instruments™ Opção 01T, alojada no 1260-100, pode controlar doze placas de encaixe Adapt-a-Switch™, utilizando tanto o modo baseado em registros como o modo baseado em mensagens. Consulte a folha de dados da Opção 01T para obter especificações e características do produto. O 1260-100 inclui suporte VXIplug&play para frameworks baseados na interface de programação de aplicativos Microsoft Win32®, incluindo drivers para LabWindows™/CVI e LabVIEW™
