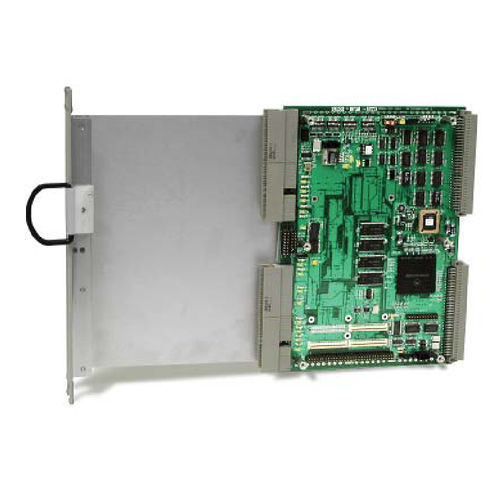

Placa de suporte VXI VX407C

A Racal Instruments™ VX407C é uma portadora VXI inteligente que permite a utilização de módulos PXI e cPCI em sistemas VXI. A portadora suporta dois módulos 3U PXI ou cPCI ou um módulo 6U PXI ou cPCI. Possui um processador PowerPC on-board que pode realizar tradução de comandos, análise de dados e muitas outras funções de processamento de dados ou controle de processos. Os dados podem ser transferidos de/para um dispositivo PXI ou PMC e memória on-board a uma taxa sustentada de 132 Mbytes/s. Informação do produto O VX407C Intelligent Carrier suporta tanto os modos de operação baseados em registro VXI como em série de palavras. Os módulos cPCI/PXI anexos podem ser acessados diretamente do VXI e do microprocessador PowerPC®. A interface elétrica e mecânica permite que os módulos cPCI ou PXI sejam facilmente integrados em um sistema VXI. Os módulos são montados com painéis frontais alinhados com outros módulos VXI no sistema. Os módulos cPCI/PXI de largura simples, dupla e tripla são suportados. Além do suporte cPCI/PXI, o suporte fornece uma posição PMC que permite a adição de funcionalidades adicionais, tais como armazenamento em massa ou interfaces de comunicação. Um conector fêmea é fornecido para acesso de E/S. A lógica do driver de relé permite que o hardware de controle especial seja facilmente adicionado ao sistema integrado geral. O VX407C é alimentado por um microprocessador PowerPC® 8245 com um núcleo PowerPC 603e™, uma interface periférica de interconexão (PCI) integrada e um controlador de memória avançado. A memória compartilhada com duas portas e uma interface completa baseada em registro e interrupção permite uma rápida comunicação VXI com o software aplicativo PowerPC®. Características principais - Microprocessador PowerPC® incorporado para facilitar funcionalidades adicionais
