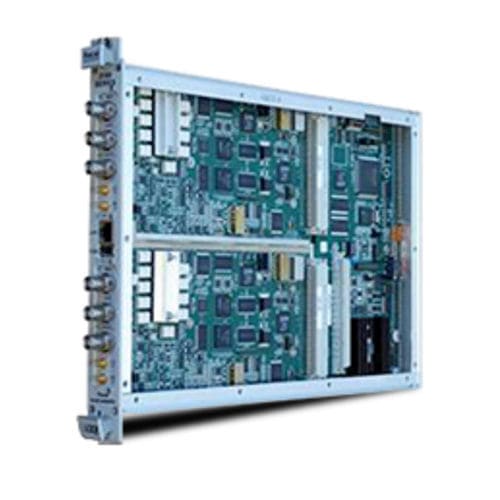

Sintetizador digital direto 3100M

PLLde frequência

O Astronics Test Systems 3100M Waveform Synthesizer Series combina 300 MS/s de geração de formas de onda, versatilidade e tamanho compacto em um formato VXIbus de uma ranhura. O 3100M é uma versão muito melhorada de um instrumento testado em campo, ideal para Geração de estímulos de teste VXI. Ele substitui um ou dois dos populares 3152A Preci.. sion PLL Waveform Synthesizers, que são padrão em muitos militares e com.. plataformas de teste comerciais. Informações sobre o produto Modo de Compatibilidade O 3100M tem como padrão o seu modo operacional de maior desempenho, mas também pode ser configurado para operar como se fosse um 3151A+ ou 3152A para todos os modos incluindo (e não limitado a) PLL, PM, modo sequenciado, atraso de disparo e sincronização multi-módulo. O 3100M fornece uma interface de painel frontal diferente da do 3152A. Para projetos legados, consulte a literatura dos modelos 3151B e 3152B para obter mais informações Modos de Modulação O 3100M permite a modulação de uma onda portadora de até 100 MHz com dez tipos de modulação, incluindo AM, FM, PM, FSK, PSK, ASK, salto de frequência, salto de amplitude, modulação 3D (uma combinação de AM, FM e PM) e Modulação de Largura de Pulso (PWM). As fontes de modulação são todas internas, exceto PM (externas ou internas com modo 3D) e incluem senoidal, quadrada, triangular, rampa e arbitrária (em alguns casos). PWM é gerado usando o software de criação de formas de onda incluído e baixado para o instrumento Frequência Sweep O 3100M varre seno (agora usando Síntese Digital Direta ou DDS), quadrados ou triangulares entre quaisquer duas freqüências até 100 MHz. A varredura pode ser feita para cima ou para baixo e linearmente ou logaritmicamente.
