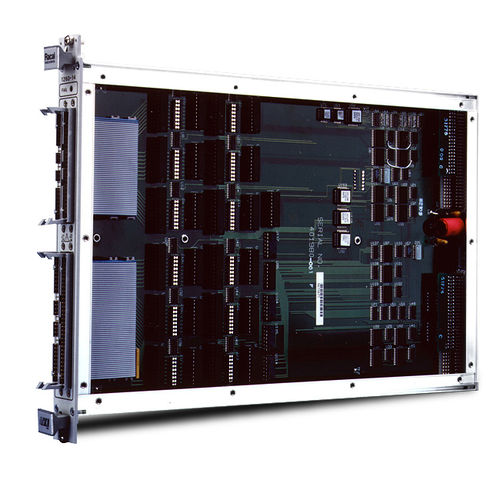

Placa de E/S digital 1260-14

TTLmulticanalVXI

O Astronics 1260-14 Digital I/O Switch Card fornece 96 canais coletor abertos em 12 grupos de oito bits cada. Com a versão de coletor aberto, cada grupo independente pode utilizar uma alimentação separada interna ou externa de pull-up até 32VDC. Cada canal pode ser configurado como uma entrada ou uma saída e controlado individualmente no modo assíncrono, ou ser sincronizado com outros canais. Informações sobre o produto Compatível para uso em plataformas VXI, este produto de comutação foi anteriormente vendido sob a marca Racal Instruments. O 1260-14 tem um modo de aperto de mão com dois fios disponível para o controle de transações de E/S síncronas. Cada linha de aperto de mão pode ser programada para alto ou baixo ativo para fornecer uma interface flexível com os sinais do usuário. Características principais: *96 TTL, CMOS, ou canais de entrada/saída de coletor aberto *Aciona até 32 V e afunda até 200 mA por canal *Aperto de mão programável a dois fios *Modos de operação síncrona, assíncrona e mista *taxa de dados de 1 kHz
