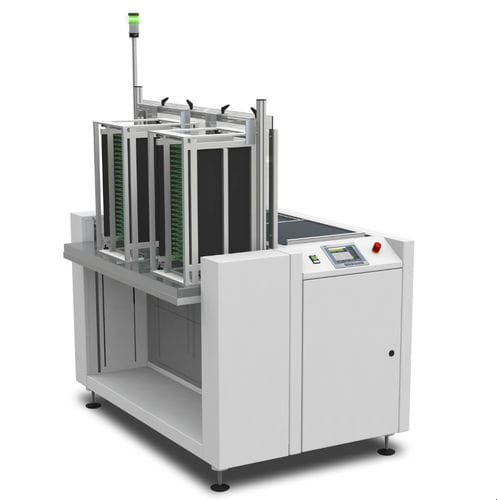

Sistema de carga e descarga para circuitos impressos VEGO AES 05

automático

Descrição A estação de carregamento de linha AES 05 é utilizada para alimentar automaticamente a PCB ́s numa linha de produção SMT ou em máquinas de processo individual, por exemplo, impressoras de stencil, sistemas de recolha e colocação, fornos de refluxo ou sistemas de teste. A unidade consiste num transportador de carga e descarga para revistas, um eixo de elevação com uma plataforma de revistas, um transportador de transferência para a unidade seguinte e um empurrador accionado electricamente. Os transportadores para os armazéns estão situados um ao lado do outro no mesmo nível. Os armazéns são carregados no transportador de carga e transportados para a posição na plataforma do carregador. A partir desta posição são extraídos os PCB's. O carregador vazio é então transportados de volta no transportador paralelo e armazenados até uma remoção manual. Características troca automática de revista com grampos de revista na parte superior e inferior _ Carga e descarga de transportadores situados um ao lado do outro no mesmo nível. _ Inserção manual de PCB's a bordo do desempilhador _ A altura de transferência para revistas é a mesma em ambos os transportadores _ Guia de eixo duplo elevador Opções altura de transporte 950 mm ± 50 mm _ Adaptação de revistas _ Ajuste de largura eléctrica _ Ajuste automático de largura _ Saída múltipla _ Mecanismo de reinserção grampo de revista universal _ Dispositivo de abertura automática de revistas _ Dispositivo de controlo de passo de revista
