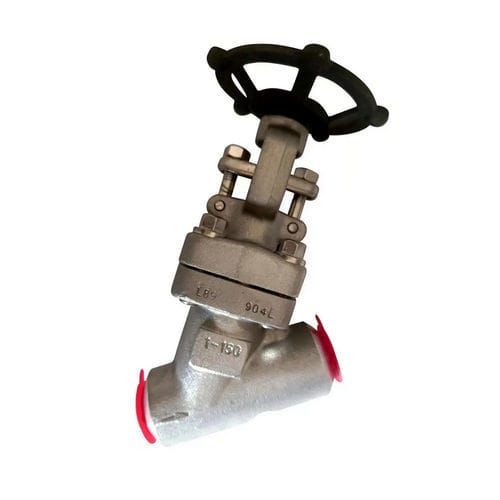

Válvula globo

com volantecom acionamento pneumáticode bloqueio

- Funciona através da elevação ou descida do disco para abrir, regular ou fechar o fluxo de fluido, também conhecidas como válvulas de globo de padrão oblíquo. - A sede e a haste estão orientadas a 45o graus em relação ao eixo da tubagem. - A força para elevar ou baixar o disco provém do volante ou do atuador. A força é então transmitida através da haste da válvula para o disco. O volante manual é rodado pelo operador da válvula e depois roda a haste. Quando a haste roda, começa a mover-se para cima ou para baixo. É através deste movimento linear da haste que ajuda o disco a abrir ou fechar o fluxo de fluido. - As válvulas globo padrão Y são recomendadas para aplicações em condições de alta pressão e onde a queda de pressão não é desejável. Outros tipos de válvulas de globo, como as válvulas de globo de padrão Z, são propensas a perdas de pressão. - A haste e a sede das válvulas de globo em Y proporcionam um percurso de fluxo retilíneo quando totalmente abertas, o que ajuda a reduzir a resistência ao fluxo do fluido, reduzindo assim o problema da perda de pressão. A sua localização no sistema de tubagem não é limitada. A conceção do tipo Athena Y reduz a resistência ao fluxo da válvula de globo a um mínimo. A sede e a haste estão inclinadas a cerca de 45 graus, o que proporciona um percurso de fluxo mais retilíneo na abertura total e oferece a menor resistência ao fluxo. Estas válvulas são utilizadas para estrangulamento durante operações sazonais ou de arranque. Para todas as válvulas, serão fornecidos certificados de ensaio de materiais, certificados de ensaio hidráulico e MTC 3.1. Além disso, a inspeção por terceiros pode ser realizada a pedido do cliente.
