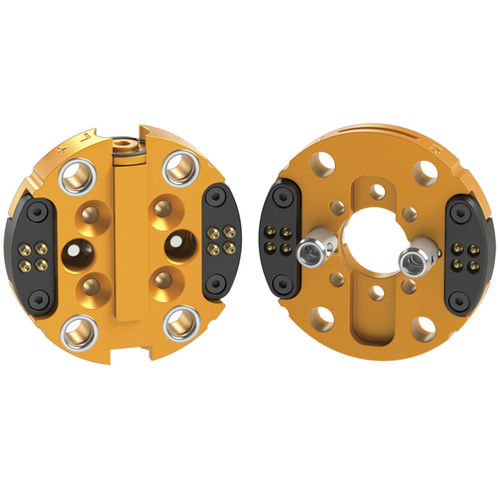

Trocador de ferramentas para robôs QC-1

automáticode alta velocidade

-Construção modular: As capacidades eléctricas são integradas em módulos separados, aumentando a flexibilidade para o cliente. -Desenho extremamente compacto e leve para robôs "aranha" ou delta de alta velocidade. -Diâmetro do corpo de 1,77 in (45 mm). -Pesa 3,3 onças (93,8 gramas) com acessórios e módulos E04. -(4) Ligações de ar de passagem M5. -Altura de empilhamento de apenas 0,67 in (16,9 mm). -As peças de travamento são feitas de aço inoxidável Rc58. -A tecnologia de bloqueio No-Touch permite uma separação máxima da distância de bloqueio de 0,04 pol. (1,0 mm) entre as placas Master e Tool. -O desenho patenteado do mecanismo de bloqueio de segurança resulta em baixa força actuando sobre o pistão. Limite de carga útil sugerido: 3 lb Força de travamento a 80 psi (5,5 bar): 39 lb Capacidade do momento estático (X & Y): 8.7 lbf-in Capacidade do Momento Estático (Z): 10.2 lbf-in Repetibilidade posicional - (X, Y, & Z): 0.0004 em Peso - quando acoplado: 0.207 lb Peso mestre: 0.124 lb Peso da ferramenta: 0,0829 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,04 em Portos de passagem pneumática (qty) Tamanho: (4) M5 ou #10-32
