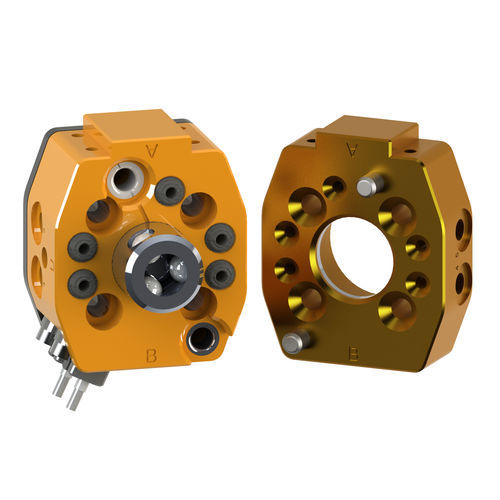

Trocador de ferramentas para robôs QC-7

automático

-Trocador automático de ferramentas compacto e leve para cargas úteis de 16 kg. -Mecanismo patenteado de bloqueio Fail-Safe para uma ligação segura entre o Master e o Tool. -Montagem directa aos pulsos do robô ISO 9409-1-31.5-4-M5 para minimizar a altura de empilhamento. -Detecção integrada de bloqueio/desbloqueio para comunicar o estado. Não é necessário SIP. -Gancho de suporte de ferramentas opcional para armazenamento conveniente durante a troca de ferramentas. -Passagem pneumática integrada para fornecimento fiável a ferramentas a jusante. -No-Touch Locking™ supera as folgas de recolha de 0,06 polegadas (1,5 mm) para um ensino fácil por robô. -Portas pneumáticas configuráveis em QC Tool para passagem radial ou axial. -Disponível com Slotted Tool para armazenamento de ferramentas ligeiras e económicas. -Fornecido com acessórios de ar de bloqueio/desbloqueio para tubagem de 4mm (5/32"). Limite de carga útil sugerido: 35 lb Força de travamento a 80 psi (5,5 bar): 220 lb Capacidade do Momento Estático (X & Y): 180 lbf-in Capacidade do Momento Estático (Z): 110 lbf-in Repetibilidade posicional - (X, Y, & Z): 0.0004 em Peso - quando acoplado: 0.62 lb Peso mestre: 0.44 lb Peso da ferramenta: 0.18 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,06 em Portos de Passagem Pneumática (qty) Tamanho: - (5) M5 ou #10-32
