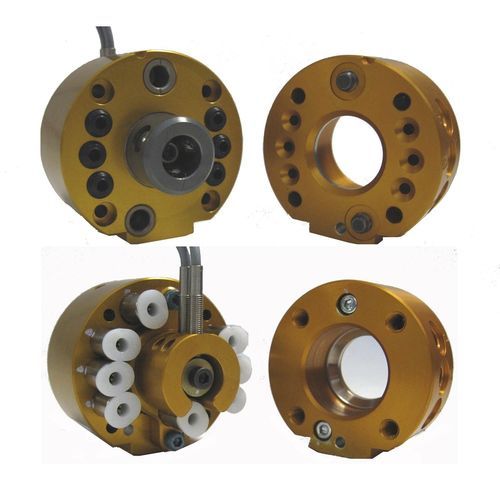

Trocador de ferramentas para robôs QC-11 Hollow-Wrist

automático

-O QC-11 Hollow-Wrist Master apresenta seis (6) portas axiais de passagem de ar com acessórios para tubos de 1/8 polegadas. -As portas de ar axiais passam directamente para robôs de pulso oco, aumentando a fiabilidade. -Colegas do Hollow-Wrist Master com o lado de ferramenta padrão. -A tecnologia de bloqueio No-Touch permite até 0,06 polegadas (1,5 mm) de separação de placas ao bloquear. -O desenho patenteado do mecanismo de travamento Fail-Safe resulta em baixa força actuando sobre o pistão. -Leve e de pequeno tamanho com um mecanismo de travamento de alta resistência. -O grande diâmetro do pistão e o curso externo da esfera aumenta a capacidade do momento. -Todos os componentes de travamento são feitos de aço inoxidável Rc58. -Buchas de longa duração para portas de passagem pneumáticas. -Apresenta sensores opcionais de bloqueio/desbloqueio. Limite de carga útil sugerido: - 35 lb Força de travamento a 80 psi (5,5 bar): - 240 lb Capacidade do Momento Estático (X & Y): - 180 lbf-in Capacidade do Momento Estático (Z): - 110 lbf-in Repetibilidade posicional - (X, Y, & Z): - 0,0004 em Peso - quando acoplado: - 0.83 lb Peso mestre: - 0.65 lb Peso da ferramenta: - 0.18 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,06 em Portos Pneumáticos de Passagem (qty) Tamanho: - Ver desenho
