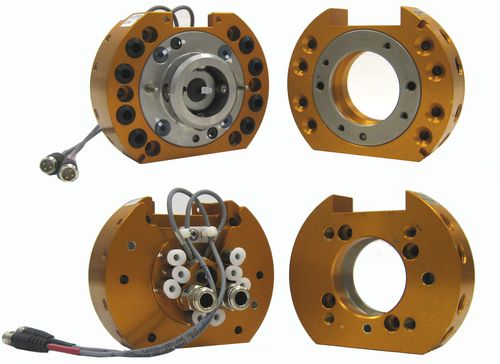

Trocador de ferramentas para robôs QC-21 Hollow Wrist

automático

-QC-21 Hollow-Wrist Master apresenta oito (8) portas de passagem de ar axial, seis (6) com acessórios para tubos de 1/8 polegadas e duas (2) com acessórios para tubos de 1/4 polegadas. -As portas de ar axiais passam directamente para robôs de pulso oco, aumentando a fiabilidade. -Colegas de pulso oco Master mates com portas padrão Tool-side que apresentam portas de 1/8 NPT. -A tecnologia de bloqueio No-Touch permite até 0,08 polegadas (2,0 mm) de separação de placas ao bloquear. -O desenho patenteado do mecanismo de travamento Fail-Safe resulta em baixa força actuando sobre o pistão. -O grande diâmetro do pistão e o curso externo da esfera aumenta a capacidade do momento. -Todos os componentes de travamento são feitos de aço inoxidável Rc58. -Buchas de longa duração para portas de passagem pneumáticas. -Apresenta sensores opcionais de bloqueio/desbloqueio. -Dois (2) módulos utilitários opcionais para montagem. Limite de carga útil sugerido: - 55 lb Força de travamento a 80 psi (5,5 bar): - 520 lb Capacidade do Momento Estático (X & Y): - 500 lbf-in Capacidade do Momento Estático (Z): - 690 lbf-in Repetibilidade posicional - (X, Y, & Z): - 0,0006 em Peso - quando acoplado: - 2,25 lb Peso mestre: - 1.55 lb Peso da ferramenta: - 0.7 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,08 em
