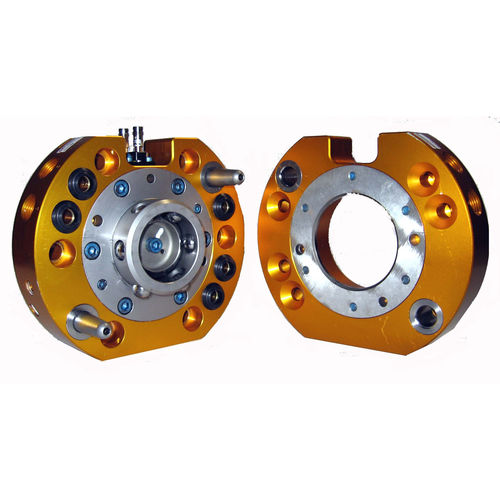

Trocador de ferramentas para robôs QC-76

automáticode came

-Desenho leve com alta resistência. -A tecnologia No-Touch Locking permite uma separação da placa até 0,08 polegadas (2,0 mm) ao bloquear. -O desenho patenteado do mecanismo de bloqueio de segurança resulta em baixa força actuando sobre o pistão. -(5) conexões para passagem de ar ou vácuo através do Trocador de Ferramentas. -(2) conexões estão disponíveis para fornecer pressão pneumática para acoplar e desacoplar o Trocador de Ferramentas. -Os sensores de proximidade internos são concebidos no corpo da placa principal para verificar a posição de bloqueio/desbloqueio do pistão e da came. Os sensores fornecem os sinais de bloqueio e desbloqueio (L/U) através dos cabos dos sensores fornecidos. -(2) Flats disponíveis para montagem de módulos de padrão J16 para suporte de várias passagens de utilidade, tais como sinal, fluido/ar, e energia. Outros módulos podem ser montados com placas adaptadoras. Limite de carga útil sugerido: - 220 lb Força de travamento a 80 psi (5,5 bar): - 2600 lb Capacidade do Momento Estático (X & Y): - 4800 lbf-in Capacidade do Momento Estático (Z): - 6200 lbf-in Repetibilidade posicional - (X, Y, & Z): - 0,0006 em Peso - quando acoplado: - 8.1 lb Peso mestre: - 4.95 lb Peso da ferramenta: - 3,15 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,08 em Portos de passagem pneumática (qty) Tamanho: - (5) 3/8 NPT; Rc 3/8 (BSPT)
