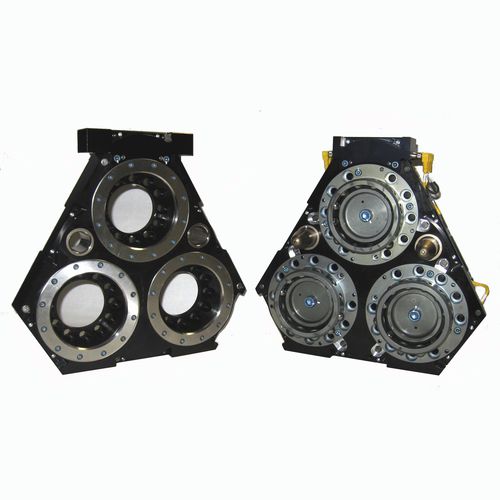

Trocador de ferramentas para robôs QC-1210
automático

trocador de ferramentas para robôs
trocador de ferramentas para robôs
trocador de ferramentas para robôs
Guardar nos favoritos
Comparar


Características

Aplicações
para robôs
Tipo
automático

Descrição

-Construção Modular: Alta potência, refrigerante, servo, DeviceNet, e capacidades de sinal discreto são incorporadas em módulos separados, facilitando a manutenção - aumentando a uniformidade e a flexibilidade para o cliente. -Capacidade e Força de Momento Extremamente Alta: O QC-1210 utiliza o mesmo mecanismo de bloqueio comprovado que os Trocadores de Ferramentas da Série QC-210 - excedendo as especificações de carga do robô de 1350 kg. -Cablagem interna: Suporta opções de válvula integrada e DeviceNet - facilitando a adição e remoção da válvula e do módulo DeviceNet. -Fácil de vestir: Os módulos são concebidos para colocar as portas eléctricas, pneumáticas e de água em linha. Os módulos podem ser rearranjados no Trocador de Ferramentas para acomodar as necessidades de vestuário. -Redução de peso e tamanho: O peso e o tamanho são mantidos tão pequenos quanto possível sem reduzir a fiabilidade ou o desempenho. -Placas Adaptadoras Robotizadas Integradas: Disponíveis para padrões de montagem de 200 mm a 315 mm. -Altura da pilha quando bloqueada: 4.81 polegadas (122,2 mm) (Não inclui placa de interface necessária) Limite de carga útil sugerido: - 2980 lb Força de travamento a 80 psi (5,5 bar): - 21000 lb Capacidade do Momento Estático (X & Y): - 48000 lbf-in Capacidade do Momento Estático (Z): - 48000 lbf-in Repetibilidade posicional - (X, Y, & Z): - 0,0006 em Peso - quando acoplado: - 61.2 lb Peso Mestre: - 39.1 lb Peso da ferramenta: - 22.2 lb Distância máxima entre Master & Tool plate antes do bloqueio a 87 psi (6 bar): - 0,04 em

---
