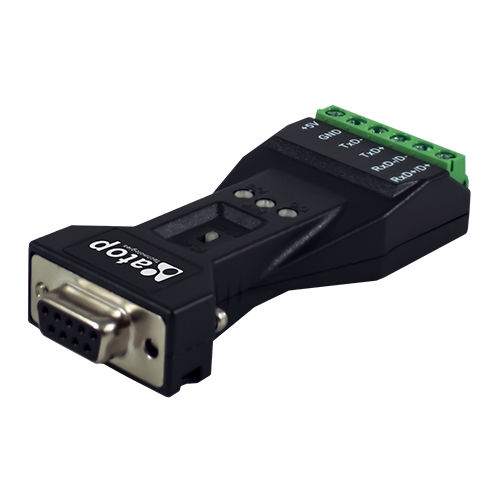

Conversor multimédia SS100

de sinalde potênciade temperatura

Conversor de mídia RS-232 a RS-485/422 plug-on compacto - Velocidade máxima de comunicação: 500Kbps - Temperatura de Grau Industrial: -40~85°C - Protecção ESD (IEC 61000-4-2: Protecção ESD nível 3) - Não é necessária energia externa (Quando a linha de sinal RTS/DTR está habilitada) - Tamanho compacto - Auto Toggling com base em hardware - RS422/RS485 modo seleccionável por interruptor externo - Resistências de terminação incorporadas em 120Ω, seleccionadas por interruptor externo - isolamento de 3kV - LED indicador de potência da porta Os conversores de mídia SS100/SS100SiS fornecem uma conversão completa do sinal entre RS-232 e RS-422/485, sem a necessidade de uma fonte de alimentação externa. É uma solução rápida e eficiente para superar as limitações de distância do RS232 ou para conexão a dispositivos industriais com uma interface RS422/RS485. Os conversores suportam tanto RS-485 half-duplex de 2 fios como RS-422/485 full-duplex de 4 fios, e você poderia selecionar o modo através do interruptor DIP sem a necessidade de software extra. O controle automático de direção de dados é fornecido para RS-485. Neste caso, o driver RS-485 é ativado automaticamente quando o circuito detecta a saída TxD do sinal RS-232. Isto significa que não é necessário qualquer esforço de programação para controlar o sentido de transmissão do sinal RS-485. Potência da porta sobre RS232 A porta RS-232 do SS100/SS100SiS é um soquete DB9 fêmea que pode se conectar diretamente ao PC host, usando as linhas RTS/DTR para receber a energia necessária para funcionar. Independentemente de o sinal ser alto, a linha de dados pode obter energia suficiente. O SS100-SiS, a versão com isolamento, ainda requer uma fonte de alimentação externa.
