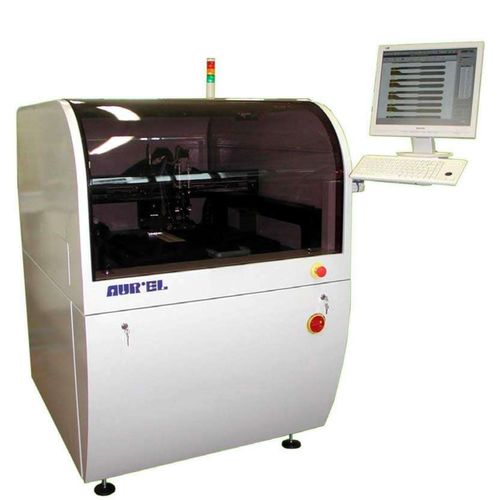

Máquina de inspeção óptica XCEL AOI

para a indústria eletrônicaem linhaautomática

O XCEL é uma célula de trabalho em linha ou autónoma para distribuição, jacto de tinta, inspecção óptica, Montagem, Soldagem, etc... As aplicações são em filme espesso, LTCC, polimérico, vidro e wafers, para exibição, célula solar, sensores e biosensores, cartões inteligentes RFID e folhas de poliéster. Eixo X -Y de alta precisão com repetibilidade de 5 µm Especificação técnica XCEL Dimensão do substrato : 50x50mm - 450x500mm fixado por Vácuo na mesa Espessura da placa : 0.2mm - 5mm Folga da prancha : t op 20mm; fundo 0 - 50mm X - Y eixo : velocidade máxima 600mm/seg; erro de repetibilidade ±5µm SO : Windows XP prof Inglês Fonte de alimentação : 240V 50Hz 800W Ar comprimido : 5 atm 10l/min Temperatura : 15 - 30°C, 5 - 80% HR Dimensões : 1000 x 1300 x 1450H Peso : 500 kg Eixo Z : máx 50mm/seg; erro de repetibilidade ±5µm Θ eixo : velocidade máxima 1,5°/seg; erro de repetibilidade ± 0,0014° Iluminação inferior para cerâmica, folhas, vidro A AOI45 é uma máquina em linha ou autônoma para a inspeção automática de impressão substratos. As aplicações são em filme espesso, LTCC, polimérico, vidro e wafers, para exibição, célula solar, sensores, cartões inteligentes RFID e folhas de poliéster. Os materiais impressos a serem inspecionados são dielétricos condutores, resistências e pastas de solda. Por meio do software PPI, a máquina verifica todos os defeitos: dimensão da pista e do tapete impresso, qualidade, continuidade, entremeio das linhas finas, posição e tolerância das diferentes camadas.
