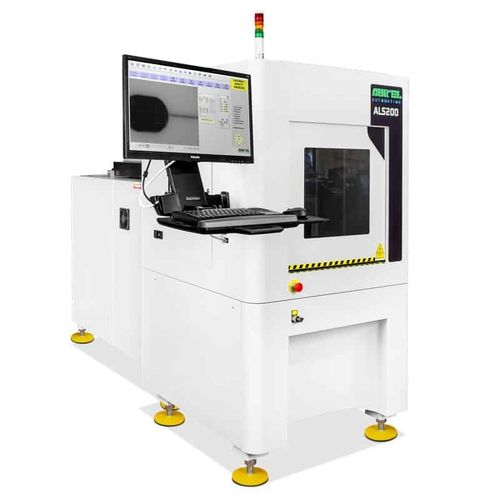

Máquina de gravação a laser CO2 ALS200

de cerâmicaindustrialautomática

O sistema laser Aurel ALS200 CO2 foi concebido para a digitalização, perfuração e corte de alta precisão de substratos cerâmicos para circuitos híbridos de película fina e espessa até 6″ x 6″ (típico Al2O3 e AIN). O Sistema está equipado com bico duplo (comutação automática): um para corte e outro para a marcação. Os lasers ALS200 são oferecidos como sistema básico ou com módulos de manuseio opcionais de/para pilha ou magazine de cassetes para grandes volumes de produção. Algumas aplicações para fins eletrônicos e industriais em geral são: Corte Corte de substratos cerâmicos Como subscrever Substratos cerâmicos Perfuração Perfuração de substratos cerâmicos SISTEMAS DE CONTROLE A máquina é controlada por PC e permite uma grande flexibilidade em todas as funções Windows © Sistema Operacional Monitor de ecrã largo e teclado industrial Programa Menù para corte, furação e escaneamento (interpolação linear e circular) Diagnóstico de máquinas Interruptores de segurança de capota da máquina e de elevação e bloqueio Armazenamento de receitas de trabalho e registo de dados Uma cabeça fixa com bocal duplo Foco motorizado para ajustar o eixo Z de acordo com a espessura do substrato Câmara de alta resolução para visão da área de trabalho com mira transversal para alinhamento manual dos substratos FONTE LASER Laser de CO de alta potência semi-selado 350-1000W tipo 2 RF333 Tubos de plasma de gás CO montados numa estrutura com um plano de 2 granitos para garantir uma alta estabilidade de potência de saída Tecnologia de excitação RF, alta potência de pico, modulação de alta frequência, compactação Serviço de fábrica gratuito com substituição fácil do cartucho de gás Frequência e largura de pulso programáveis e controladas em tempo real pelo controle eletrônico
