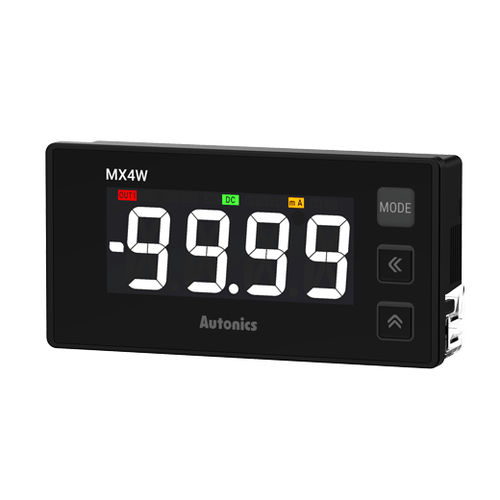

Os contadores de painel digitais da série MX4W possuem ecrãs LCD com caracteres PV brancos grandes e fáceis de ler (altura do ecrã: 19 mm). Os contadores de painel DIN L 96 x A 48 mm também possuem ecrãs de 12 segmentos, úteis para a apresentação de vários caracteres alfanuméricos. A série também apresenta diversas opções de entrada para aplicação em vários contextos. Os terminais de entrada e de alimentação são isolados, o que permite que várias unidades sejam alimentadas pela mesma fonte de alimentação. Os contadores de painel também apresentam várias outras opções, incluindo a função de visualização do fator de potência para visualizar as saídas analógicas dos conversores de fator de potência. O tamanho compacto de 20 mm de comprimento traseiro permite uma instalação flexível em espaços limitados.
Principais características
Ecrã LCD com caracteres PV brancos de fácil leitura
Entrada isolada e módulos de potência permitem alimentar várias unidades utilizando uma única fonte de alimentação
Design compacto e economizador de espaço (comprimento traseiro: 20 mm)
redução do tamanho do comprimento traseiro em 80% em comparação com os medidores de painel do mesmo tamanho DIN (MT4W)
Várias opções de entrada (por modelo)
- Opções de entrada: Tensão CC/CA, corrente CC/CA
Entrada máxima permitida: 500 VDC, 500 VAC, DC 5 A, AC 5 A
Gama do ecrã: -9999 a 9999
Função de escala do ecrã de limite alto/baixo
Medição da frequência CA (gama: 0,100 a 1200 Hz)
Saída predefinida: OUT1, OUT2 (saída de coletor aberto NPN/PNP)
Função de visualização/saída do fator de potência
função de visualização/saída do fator de potência: apresenta as saídas analógicas (1-5 V, 4-20 mA) dos conversores do fator de potência como -0,50~1,00~0,50
Diversas funções
monitorização do valor de pico do ecrã, atraso do ciclo do ecrã, ajuste do ponto zero, correção do valor de pico do ecrã, etc.
Alimentação eléctrica: 24-240 VAC 50/60 Hz, 24-240 VDC universal
---
