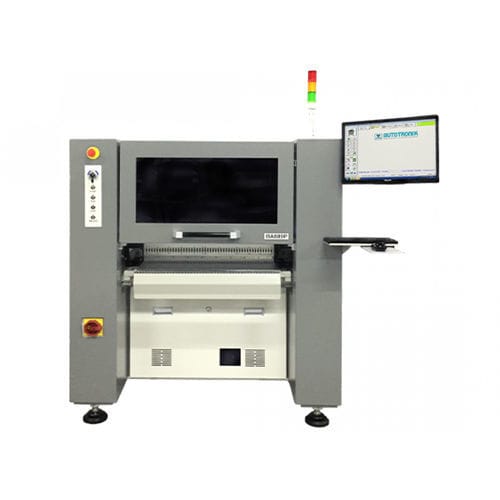

Máquina insersora SMT BA889CY-E6-V

para sistema autônomoautomáticacontrolada por computador

O modelo BA889CY-E6-V foi especialmente desenvolvido para o carregamento rápido e altamente preciso de lotes de grandes dimensões. Estes modelos estão equipados com um sistema de centragem ótica digital que permite o processamento de imagens diretamente na cabeça de colocação "Vision on the Fly". Garante a medição óptima de componentes SMD, tais como 01005, SOIC, PLCC, BGA, uBGA, CSP e QFP, bem como de componentes com formas estranhas até uma grelha de 0,3 mm. EtherCAT EtherCAT estabelece novos padrões de desempenho em tempo real e flexibilidade de topologia. Arquitetura de máquina fortemente simplificada e processos mais eficientes. CANBus O CANBUS liga todos os módulos que funcionam através do controlo do alimentador, para que possam trabalhar em conjunto para funcionar eficazmente, com mais inteligência e menos fios. (opção) Programação fácil Estão disponíveis diferentes métodos de programação. Adaptado às suas necessidades através de Teach-In ou conversão CAD. Naturalmente, também pode ser utilizado um sistema de código de barras. Componentes de grandes dimensões Os componentes maiores do que 16x14mm são medidos utilizando uma câmara digital "bottom vision". É possível medir componentes até 150x100mm com esta câmara digital estacionária. - Número de cabeças (Vision on the Fly): 6 - Taxa de colocação: 20000 cph, 18800 cph (IPC 9850) - Capacidade do alimentador (8 mm): até 96 alimentadores de fita - Capacidade do tabuleiro de IC: até 3 tabuleiros de Waffle - Sentido do componente: deteção de visão - Tamanho do componente: ○ pega por câmara de cabeça digital: ■ mais pequeno: 0,4 x 0,2 mm ■ maior: 16 x 14mm punho por câmara de visão de fundo digital fixa: ■ maior: 150 x 100mm - Resolução: ○ Eixo X/Y: 0,005mm eixo Z: 0,01 mm ○ rotação: 0° bis 360° (0,09°/passo)
