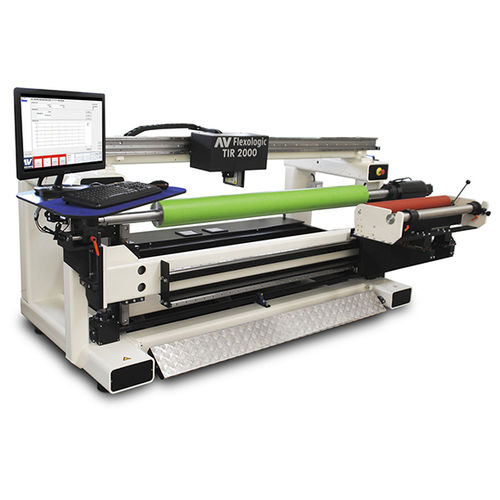

Sistema de medição a laser TIR

automáticopara linha de produçãode alta velocidade

O sistema de medição TIR é o vencedor do prémio internacional de impressão e inovação 2015. Analisa a qualidade da manga ou cilindro de impressão através da medição da "paisagem 3D" da superfície. Esta informação dá uma visão completa sobre o estado da manga de impressão ou do cilindro. Com isso, o TIR constrói um registo do estado exacto de cada manga ou cilindro de impressão em stock. Subsequentemente, as mangas de impressão podem ser colocadas na prensa com as pré-ajustes correctas. Análise e interpretação dos dados Os dados medidos são analisados tanto na direcção horizontal como na vertical e dão: - Uma média geral - Um máximo e um mínimo - Fora de redondeza - Topografia da manga completa Os dados reais medidos são adicionados ao registo da manga. O operador pode também imprimir um relatório de qualidade da topografia da manga. Um laser de alta qualidade efectua as medições com uma precisão de 5 microns. A precisão do sistema TIR permite monitorizar a distância entre o carril guia e o comprimento total do eixo. Ele calibra quaisquer irregularidades para assegurar a precisão ao nível de microns. É gerado um relatório completo para acompanhar quaisquer irregularidades. O operador pode pré-estabelecer tolerâncias específicas que definem se a manga ainda é utilizável. A capacidade de verificar o estado exacto de cada manga é essencial para a produção a alta velocidade com ajustes mínimos de pressão na prensa. As mangas desgastadas ou danificadas são facilmente detectadas, o que evita paragens relacionadas com a má qualidade das mangas nas prensas de impressão. Também ajuda a criar um inventário de mangas que são adequadas para utilização.
