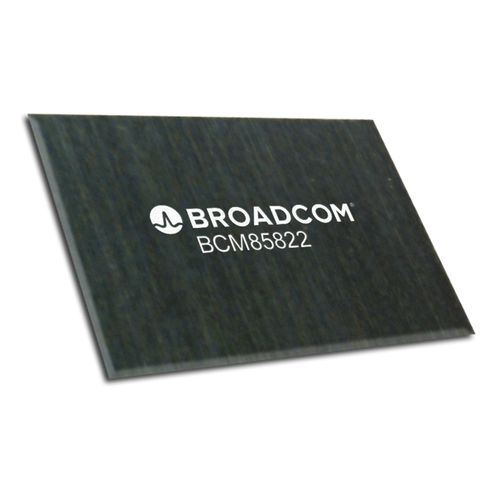

Transceptor Ethernet BCM85822

O Broadcom® BCM85822 é o transcetor PHY 800GbE PAM-4 de maior desempenho e menor consumo de energia do setor, capaz de conduzir quatro pistas de PAM-4 de 226 Gb/s a 113 Gbaud, suportando 400G DR1.2 e 1.6T DR4.2. O BCM85822 aproveita a plataforma de tecnologia de transcetor PHY PAM-4 de 5 nm líder de mercado, já comprovada com o BCM85812, e fornece um caminho para acelerar a disponibilidade do módulo ótico OSFP-XD de 1,6T. A avançada tecnologia DSP da Broadcom e as técnicas de equalização compensam as deficiências ópticas, mantendo os módulos ópticos plugáveis de menor potência do mundo e as soluções ópticas co-packaged para permitir a implantação de ASICs de switch de 51,2 Tb/s e de maior densidade. O BCM85822 incorpora um conjunto de recursos altamente diferenciado, incluindo drivers de laser integrados, opções de capacidade FEC líderes de mercado e interoperabilidade SerDes de ASIC de comutação do lado do cliente para fornecer uma vantagem competitiva inigualável ao mercado. No modo 800GbE, o BCM85822 converte oito pistas de 106 Gb/s do lado do cliente em quatro pistas de 226 Gb/s para conduzir links ópticos PAM-4 de alta densidade da próxima geração dentro de módulos de fator de forma OSFP-XD. O BCM85822 também possui barra transversal no lado do cliente para facilitar o roteamento nos PCBs. A síntese do relógio no chip é realizada por um relógio de referência de baixo custo de 312,5 MHz ou 625 MHz através de loops phaselocked de alta frequência e baixa instabilidade. pHY de transcetor PAM-4 800G (8:4) CMOS de 5 nm com driver de laser integrado Características PHY PAM-4 4 × 200G de chip único conduz 800GbE sobre ótica: Lado do cliente: 8 × 106G PAM-4 Lado da linha: 4 × 226G PAM-4 (código interno de 128.120 com preenchimento de 2 bits)
