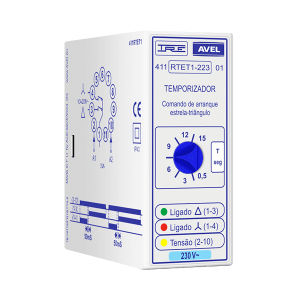

Relé temporizado para partida estrela-triângulo 411-RTET1 series

de controle

Comando de arranque de motores estrela-triângulo. • Caixa em material plástico com ficha circular de 11 pinos. • Botão para regulação do tempo “T”, de permanência em estrela. • Indicação de funcionamento em triângulo (1-3), através de LED verde. • Indicação de funcionamento em estrela (1-4), através de LED vermelho. • Indicação de relé com tensão na alimentação (2-10), através de LED amarelo. • Indicação frontal da tensão nominal de alimentação do relé. • Indicação lateral do esquema de ligações. • Indicação lateral do diagrama de funcionamento. Características técnicas • Tempo de permanência em estrela: regulável na gama de escala de tempos • Escalas de tempos (T): • 0,5 a 15s • 2 a 60s • Tempo de passagem estrela-triângulo: 50ms • Repetitividade: +/-1% • Tolerância na tensão de alimentação: -15%…+10% • Consumo: < 3VA • Dimensões: (L) 35mm x (A) 79mm x (P) 77mm • Relé de saída: • Poder de corte: 2500VA (10A/250V) • Tensão máxima de corte: 400VAC
