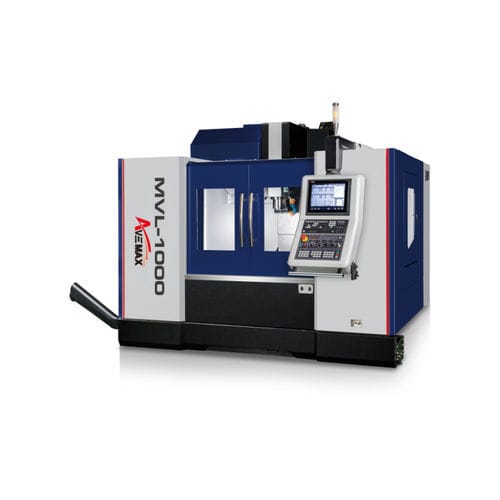

Centro de usinagem CNC de 3 eixos MVL-1000
verticalBT 4024 ferramentas

centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
24 ferramentas
Outras características
com acionamento direto, de alta precisão, de motores lineares
Curso X

1.020 mm
(40,16 in)

Curso Y

610 mm
(24,02 in)

Curso Z

610 mm
(24,02 in)

Velocidade de rotação

8.000 rpm
(50.265 rad.min-1)

Velocidade de avanço no eixo X

36 m/min

Velocidade de avanço no eixo Y

36 m/min

Velocidade de avanço no eixo Z

24 m/min

Capacidade máx. da mesa

800 kg
(1.764 lb)

Peso máx. das ferramentas

7 kg
(15,4 lb)

Peso total

5.000 kg
(11.023,11 lb)

Comprimento total

4.555 mm
(179,3 in)

Largura total

3.830 mm
(150,8 in)

Altura total

2.703 mm
(106,4 in)

Descrição

As guias lineares proporcionam movimentos rápidos e suaves para garantir excelentes resultados de maquinação e elevada precisão. Os motores dos eixos são diretamente acoplados a fusos de esferas, apresentando um controlo de movimento altamente eficiente, uma resposta rápida e baixo ruído. Cada superfície de deslizamento de contacto é aplicada com Turcite-B que maximiza a durabilidade das guias de deslizamento e apresenta um coeficiente de amortecimento ótimo. As superfícies de contacto são raspadas à mão com precisão para aumentar a planicidade e melhorar a precisão geométrica de todo o conjunto. Coberturas telescópicas em aço nos três eixos para proteger as guias e os fusos de esferas das aparas e do líquido de refrigeração. MESA Tamanho da mesa - 1120 x 600mm Ranhura em T da mesa (tamanho x Q'ty) - 18 x 5mm DESLOCAÇÃO Nariz do fuso até à superfície da mesa - 150~760mm VELOCIDADE DE AVANÇO Avanço de corte X/Y/Z - 10/10/10M/min MAGAZINE DE FERRAMENTAS Diâmetro máx. da ferramenta - Cheio: 80mm / Próximo vazio: 150mm Comprimento máx. da ferramenta - 300mm OUTROS ITENS Capacidade do tanque - 400L Transportador de aparas - Tipo parafuso Sistema de lubrificação/ capacidade do tanque de óleo - Volumétrico/4,09L Fonte de ar - 0,6Mpa Necessidade de energia - 20KVA

---
