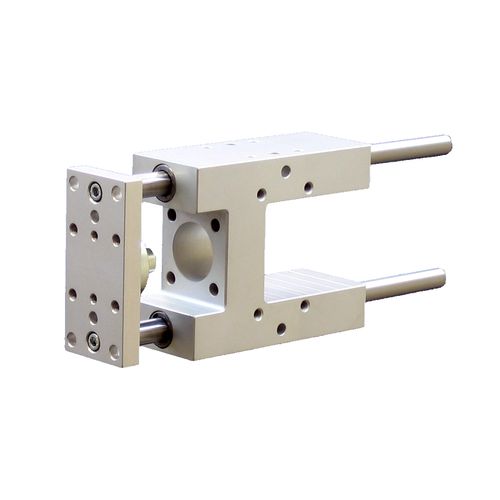

Unidade de guia linear de esferas Type 32

para êmbolo pneumáticoISO 15552ISO 6432

Unidade de guia H para cilindros pneumáticos ISO Ø12 a Ø100 Guia longa sobre casquilhos de esferas ou rolamentos de bronze Protegido por vedantes raspadores Opções : Versão anti-corrosão Kit de paragem traseira Kit de proteção da haste Fixação da haste Unidade de guia linear H de acordo com a norma ISO Esta série clássica de unidade de guia linear é a mais comum no mercado. Assegura o guiamento e a anti-rotação da carga útil, o acoplamento flutuante protege a haste do cilindro de qualquer esforço mecânico. Adaptada aos cilindros ISO6432 (Ø12 a 25) e ISO15552 (Ø32 a 100), podemos também adaptar outros tipos de cilindros pneumáticos ou actuadores eléctricos. Unidade de guia com rótula ou rolamento de esferas A versão de rótula é recomendada para cargas radiais estáticas, cursos curtos, ambientes poeirentos, é a versão mais económica. A versão com casquilhos de esferas é recomendada para precisão (sem folga radial), cargas elevadas na horizontal, cursos longos e cargas descentradas. Para as aplicações críticas, propomos as séries Reforçada e Pesada e para as anti-rotações simples, pode optar pela série U, Clássica ou Ligeira. Unidade de guia anti-corrosão Para ambientes que requerem uma versão anti-corrosão, as partes em aço podem ser fornecidas em aço inoxidável (hastes, acoplamento, parafusos), o corpo e a placa frontal são restantes em alumínio anodizado (sufixo /AC após a referência). Para todas as guias em aço inoxidável, consultar a série 34*X. Os raspadores em poliuretano podem ser propostos para ambientes poeirentos ou sujos. Kit de proteção e kit de encosto na unidade de guia O kit de proteção (tubo que envolve as hastes na parte de trás da guia) permite, por exemplo, evitar uma caixa de proteção numa máquina semi-automática (etiquetadora...).
