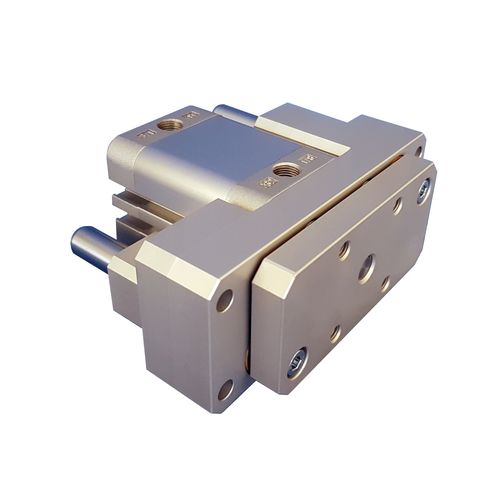

Unidade de guia linear de esferas Type 34*EC/EF
compactapara cilindropneumática

Unidade de guia linear de esferas - Type 34*EC/EF - AVM AUTOMATION - compacta / para cilindro / pneumática
Unidade de guia linear de esferas - Type 34*EC/EF - AVM AUTOMATION - compacta / para cilindro / pneumática
Unidade de guia linear de esferas - Type 34*EC/EF - AVM AUTOMATION - compacta / para cilindro / pneumática - imagem - 2
Unidade de guia linear de esferas - Type 34*EC/EF - AVM AUTOMATION - compacta / para cilindro / pneumática - imagem - 3
Guardar nos favoritos
Comparar


Características

Tecnologia
de esferas
Outras características
compacta, para cilindro, pneumática, anticorrosão
Temperatura de operação

MÍN: 5 °C
(41 °F)

MÁX: 80 °C
(176 °F)

Descrição

Unidade de guia linear muito compacta e económica para cilindro ISO 21287 Ø25 a 50 (cilindro não fornecido). Acesso às ranhuras laterais do sensor do cilindro. Guia curta sobre rolamentos de bronze, casquilhos de esferas ou rolamentos de polímero. Ideal para aplicações de cilindros guiados compactos, conservando um cilindro ISO. Opções: - fixação através do corpo - fixação lateral - versão anti-corrosão 2 gamas de unidades de guia linear para cilindro ISO 21287 : Em função do curso e das forças laterais, estão disponíveis 2 gamas para guiar a haste dos cilindros ISO 21287. . a série 34*EC é a versão mais compacta, com uma ligação rígida da haste do cilindro diretamente aparafusada na placa frontal. Este modelo está portanto limitado aos cilindros com curso até 50 mm. . a série 34*EF possui um acoplamento de haste flutuante entre a haste do cilindro e a placa frontal. Este modelo pode receber cilindros com um curso mais longo (máximo recomendado 100 mm). Cilindro ISO 21287 com unidade de guia ou cilindro guiado compacto? É mais vantajoso utilizar um cilindro ISO 21287 e uma unidade de guia da série 34*EC para cursos inferiores a 50 mm e forças laterais moderadas do que um cilindro guiado compacto. De facto, a solução é cerca de 30% mais barata, mais económica também a longo prazo porque podemos mudar apenas o cilindro sem estarmos ligados a um fornecedor, uma vez que o cilindro cumpre a norma ISO 21287. A fixação frontal da unidade de guia também pode ser uma vantagem, especialmente em soluções de transporte.

---
