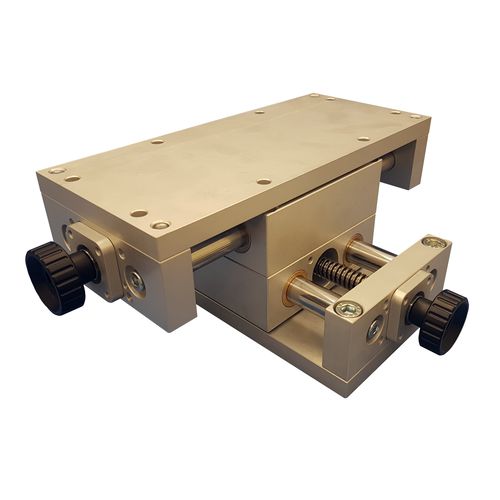

Plataforma de posicionamento manual XY realizada com mesa de parafuso de avanço 309L
4 tamanhos: hastes de guia Ø12, 16, 20 ou 25
Casquilhos lisos ou de esferas
Opções :
Volante ou botão de aperto
Fixação de posição
Indicador de posicionamento
Placa de base
Plataforma de posicionamento manual XY
As mesas 309L são montadas carruagem sobre carruagem (apenas na versão de carruagem longa) com a opção 308922 * para efetuar furos lisos na carruagem de uma mesa.
Estão disponíveis as mesmas opções que as mesas 309L (volante, botão, indicador, bloqueio, placa de base).
A escolha do tipo de guia também é a mesma (casquilhos de bronze ou de esferas).
A precisão de posicionamento axial destas mesas é <0,15 mm (na prática, 0,02 a 0,10 mm).
A placa inferior permite a fixação da mesa pelos 4 furos da zona central, enquanto que sem placa de base, a mesa deve ser fixada pelas placas de extremidade.
A placa superior pode servir de suporte para o que se pretende deslocar. É possível acrescentar furos ou roscas de acordo com o seu desenho para facilitar a sua instalação.
---
